题目内容
．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。（1）按要求连接实物图（2分） （2）画出相应的电路图（2分）
（3）连接电路时开关应处于_________状态，变阻器的滑片应处于_______端（A或B）。
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是__________ _；如发现电流表、电压表的指针均反偏，最简单的解决方法是_______________________；如移动滑片P发现两表示数均比较小且不变，则原因为 _____________________。

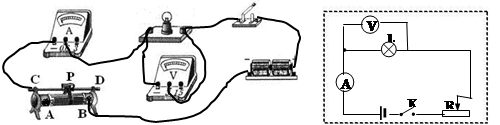

（1）（2）见下图（3）断开、A（4）电灯处于开路、调换电源正负极、滑动变阻器接的是AB接线柱
解析:p;【解析】略
