Question

在左图小孔成像中画出AB两点发出并形成像的光线；在右图中画出物体AB在平面镜中的像．

Answer 1

分析：（1）蜡烛AB经过小孔会成倒立的实像，根据光的直线传播原理进行作图；
（2）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像；

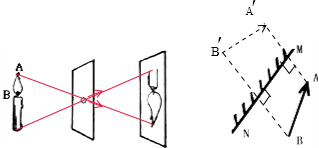

解答：解：（1）小孔成像是光的直线传播现象．物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像．如下图所示；
（2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像；如下图：

点评：本题考查光的直线传播、平面镜成像，主要考查学生对所学物理知识的综合应用能力．
