Question

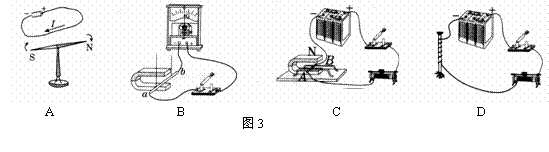

洗衣机、电风扇等家用电器，其主要部件是电动机．图所示的实验装置，能反映电动机工作原理的是

1. A.

2. B.

3. C.

4. D.


Answer 1

C
分析：本题涉及的实验内容较多，解题时首先要弄清四个选项所研究的是哪些实验或现象，再进行判断．
解答：A、是奥斯特实验，证明了通电导线周围存在磁场，不符合题意．
B、图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理．不符合题意．
C、图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理．符合题意．
D、研究的是电磁铁磁性的强弱与电流大小的关系．故不符合题意．
故选C．
点评：电动机是将电能转化为机械能的机械，它在工作时要消耗电能，因此解题时观察图形中有无电源是此题的解题关键．
