Question

在如图中完成光路．

Answer 1

分析：（1）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
（2）先过入射点做玻璃砖的垂线，然后根据光从空气斜射入玻璃，折射角小于入射角画出玻璃中折射光线；再过玻璃砖折射点作玻璃砖的垂线，再根据折射角大于入射角作出进入空气的折射光线．

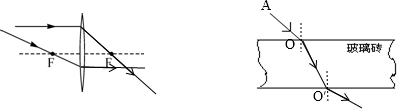

解答：解：（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
（2）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：
第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如下图所示：

点评：①根据图示的入射光线的特点，抓住其对应的折射光线的特点是解决此题的关键．
②考查光的折射定律中：当光从空气进入水、玻璃等透明介质时，折射角小于入射角；当光从水、玻璃进入空气中时，折射角大于入射角．
