题目内容

在测定小灯泡电功率的实验中，选用的屯源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。(每小题2分)

　　 (1)连接电路时开关应_________，闭合开关前，图中滑动变阻器的滑片P应位于_________ (选填“A”或“B”)端。

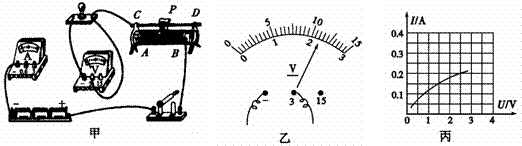

　 (2)用笔画线代替导线，连接完整如图甲所示的实物电路。

　 (3)闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_________ (写一种即可)。

　 (4)排除故障后，闭合开关、移动滑片P至电压表的示数如图乙所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向_______ (选填“A”或“B”)端移动。

　 (5)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W。

 (1)断开   A    (2)略    (3)灯丝断了等    (4)2.2    B    (5)  10      0.5

练习册系列答案
相关题目
在测定“小灯泡电功率”的实验中，电源电压恒定为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应
断开
断开
，电流表的量程应选
0～0.6
0～0.6
A．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于
A
A
（选填“A”或“B”）端．
（4）小明同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为
2.3
2.3
V，若他想测量小灯泡的额定功率，应将图甲中滑片P向
B
B
（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小华同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的，I-U图象，根据图象信息，可计算出小灯泡的额定功率是
0.5
0.5
W．
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是
小灯泡断路
小灯泡断路
（写出一种即可）．
（7）小李同学在实验中，连接好电路，调节好小灯两端电压，发现小灯很暗，测出的功率也比其他同学小很多，很纳闷，经仔细检查，看到小灯上有“3.8V，*A”字样，恍然大悟，说明这个小灯
额定电压为3.8V
额定电压为3.8V
，于是在上面电路上改动了1根导线，把小灯两端电压重新调节，完成了实验．但小明觉得小李的方法不太好，老师也觉得小明说的有道理，小李的实验中，主要的问题应该是
用0～15V的量程无法准确的读出3.8V的电压
用0～15V的量程无法准确的读出3.8V的电压
．
（2012?瑶海区三模）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于
A
A
（选填“A”或“B”）端．
（3）小叶同学闭合开关，移动滑片P到某处时，电压表示数如图乙所示为
2.2
2.2
V，若他想测量小灯泡的额定功率，应将图甲中的滑片P向
B
B
（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图象．根据图象信息，可计算出小灯泡的额定功率是
0.5
0.5
W．
（5）从图丙中可以看出，灯泡的I-U图象并不是一条直线，其原因为
灯丝电阻随温度的变化而变化
灯丝电阻随温度的变化而变化
．
（2011?济南）在测定“小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V，图甲是小华没有连接完的实物电路．
（1）请用笔画出导线，将实物电路连接完整，要求滑片P向右移动，小灯泡变亮．
（2）电路连接正确后，小王华闭合开关，发现小灯泡不亮，电压表有示数且为6V，电流表示数为0，则产生这个故障的原因可能是
小灯泡断路
小灯泡断路
 （答一种即可）．
（3）故障排除后，闭合开关，移动滑动变阻器的滑片使小灯泡正常发光，电流表的示数为0.2A，则小灯泡的额定功率是
0.76
0.76
W．
（4）小华又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小华仔细观察，发现这只灯泡的玻璃内壁变黑．灯泡亮度偏暗的原因是
灯丝升华变细，灯丝电阻变大，当小灯泡工作在额定电压时，电流较额定电流小，达不到灯泡额定功率
灯丝升华变细，灯丝电阻变大，当小灯泡工作在额定电压时，电流较额定电流小，达不到灯泡额定功率
．
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应断开，电流表的量程应选0～
0.6
0.6
A．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为
2.2
2.2
V，若他想测量小灯泡的额定功率，应将图甲中滑片P向
B
B
（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是
0.5
0.5
W．
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）连接电路时开关应
断开
断开
，电流表的量程应选0～
0.6
0.6
A
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于
A
A
（填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为
1.2
1.2
V，若他想测量小灯泡的额定功率，应将图甲中滑片P向
B
B
（填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是
0.5
0.5
W．
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是
小灯泡断路
小灯泡断路
（写出一种即可）．
