题目内容
14．根据电路图连接实物．
分析 由图分析电路的连接方式和电表的作用，根据电流的流向法依次连接，最后根据电压表作用连接电压表．
解答 解：
由电路图可知，两灯串联，电压表V1测L1两端的电压，电压表V2测两灯的总电压．

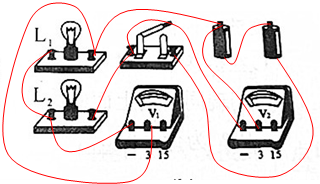

先连接电源，根据电流的流向，电流从电源正极流出→L1→L2→开关S，回到电源负极，再把V1并联在L1的两端，V2并联在L1和L2的两端，如图所示：
．
点评 本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性．
