题目内容
如图所示，完成电路连接并画出电路图，要求：滑片P向左滑动时，电路电流增大，电流表测其中一灯的电流．
解：滑片P向左滑动时，电路电流增大，说明滑动变阻器向左移动时，滑动变阻器接入电路的阻值减小，由电路图可知，滑动变阻器应接左下接线柱；
电流表测其中一灯电流，则两灯泡并联，电流表与其中一灯串联，

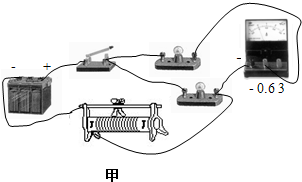

滑动变阻器串联接入电路，实物电路图如图甲所示，根据实物电路图作出电路图，如图乙所示．
故答案为：实物电路图如图甲所示，电路图如图乙所示．
分析：根据题目要求确定滑动变阻器的连接方式，两灯泡并联，把滑动变阻器串联接入电路，电流表与一个灯泡串联；根据实物电路图作出电路图．
点评：根据题意确定各电路元件的连接方式、分析清楚实物电路图结构，然后根据实物电路图作出电路图，是正确解题的关键．
