题目内容
补全各图
分析：（1）先确定所给的折射光线、入射光线的特点，然后根据凸透镜和凹透镜的光学特点作图；
（2）根据反射光线反向延长过像点，作出发光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，并补充入射光线．
（2）根据反射光线反向延长过像点，作出发光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，并补充入射光线．

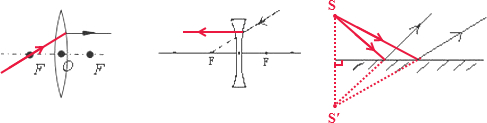

解答：解：（1）过焦点的光线经凸透镜折射后，平行于主光轴；延长线过焦点的入射光线经凹透镜折射后，折射光线平行于主光轴；如下图所示：
（2）将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接发光点和入射点即为入射光线，如图所示：
（2）将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接发光点和入射点即为入射光线，如图所示：
点评：（1）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．
（2）本题用到了光的反射定律、反射光线反向延长过像点、像与物关于平面镜对称；先将反射光线反向延长作像点，然后由平面镜成像的对称性作发光点．
凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．
（2）本题用到了光的反射定律、反射光线反向延长过像点、像与物关于平面镜对称；先将反射光线反向延长作像点，然后由平面镜成像的对称性作发光点．
