题目内容
为“测量小灯泡的电功率”，选用如下器材．其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω lA”．

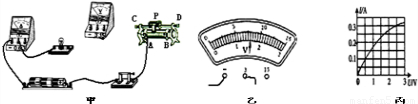

（1）图甲是A同学连接的部分电路，在错误处打“×”．
（2）请你用笔画线代替导线将电路连接完整．
（3）B同学连接好电路后，闭合开关时发现灯泡特别亮，原因是：______．
（4）C同学调节滑片P使电压表的示数如图乙所示，要测小灯泡的额定功率，他应将滑片P向______（A/B）端移动
（5）D同学测量并描绘出小灯泡的电流随电压变化的图象如图丙所示，则小灯泡的额定功率为______W．
（6）E同学分析 D同学绘出小灯泡的电流随电压变化的图象后，他发现灯丝的电阻在不断增大，他这样判断是因为______．
【答案】分析：（1）连接电路时，应断开开关；
（2）把灯泡、滑动变阻器串联在电路中，电压表并联在灯泡两端，注意滑动变阻器的接法；
（3）灯泡特别亮，说明电路电流较大，从连接电路时，对滑动变阻器的要求分析原因；
（4）由图示电压表读出电压表示数，根据电压表示数与灯泡额定电压间的关系，结合滑动变阻器的接法判断滑片的移动方向；
（5）由I-U图象找出灯泡额定电压对应的额定电流，然后由功率公式P=UI求出灯泡的额定功率；
（6）导体电阻由导体材料、长度、横截面积决定，同时还受温度的影响，导体电阻与导体两端的电压无关．
解答：解：（1）由电路图知，电路图的错误是，连接电路时，开关闭合，在开关上打“×”，如图所示；
（2）把灯泡、滑动变阻器串联在电路中，电压表并联在灯泡两端，电路图如图所示；
故答案为：如图所示．
（3）连接好电路后，闭合开关时发现灯泡特别亮，原因是：滑动变阻器阻值未调到最大值；
（4）由图乙知，电压表示数是1.6V，小于灯泡的额定电压，要测灯泡的额定功率，应向A端移动滑动变阻器滑片，
增大灯泡两端的电压，知道达灯泡额定电压为止；
（5）由I-U图象知，灯泡额定电压U=2.5V对应的电流I=0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；
（6）由I-U图象结合欧姆定律可知，随电压增大，灯泡的电阻增大，原因是：在灯丝材料、长度、横截面积不变的情况下，灯丝电阻随温度的升高而增大，电阻增大不是电压增大引起的，而是灯丝温度升高造成的．
故答案为：（1）见上图；（2）见上图；（3）滑动变阻器阻值未调到最大值；（4）A；（5）0.75；（6）灯泡电阻受温度的影响，随温度升高而增大．
点评：本题是一道实验题，考查了连接电路图、滑动变阻器的调节、求灯泡的额定功率、影响电阻的因素；考查内容较多，是实验的常考内容，要掌握；物理学上经常用实验描述物理规律，要学会由图象获取所需信息的能力．
（2）把灯泡、滑动变阻器串联在电路中，电压表并联在灯泡两端，注意滑动变阻器的接法；
（3）灯泡特别亮，说明电路电流较大，从连接电路时，对滑动变阻器的要求分析原因；
（4）由图示电压表读出电压表示数，根据电压表示数与灯泡额定电压间的关系，结合滑动变阻器的接法判断滑片的移动方向；
（5）由I-U图象找出灯泡额定电压对应的额定电流，然后由功率公式P=UI求出灯泡的额定功率；
（6）导体电阻由导体材料、长度、横截面积决定，同时还受温度的影响，导体电阻与导体两端的电压无关．
解答：解：（1）由电路图知，电路图的错误是，连接电路时，开关闭合，在开关上打“×”，如图所示；
（2）把灯泡、滑动变阻器串联在电路中，电压表并联在灯泡两端，电路图如图所示；
故答案为：如图所示．
（3）连接好电路后，闭合开关时发现灯泡特别亮，原因是：滑动变阻器阻值未调到最大值；
（4）由图乙知，电压表示数是1.6V，小于灯泡的额定电压，要测灯泡的额定功率，应向A端移动滑动变阻器滑片，
增大灯泡两端的电压，知道达灯泡额定电压为止；
（5）由I-U图象知，灯泡额定电压U=2.5V对应的电流I=0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；
（6）由I-U图象结合欧姆定律可知，随电压增大，灯泡的电阻增大，原因是：在灯丝材料、长度、横截面积不变的情况下，灯丝电阻随温度的升高而增大，电阻增大不是电压增大引起的，而是灯丝温度升高造成的．
故答案为：（1）见上图；（2）见上图；（3）滑动变阻器阻值未调到最大值；（4）A；（5）0.75；（6）灯泡电阻受温度的影响，随温度升高而增大．
点评：本题是一道实验题，考查了连接电路图、滑动变阻器的调节、求灯泡的额定功率、影响电阻的因素；考查内容较多，是实验的常考内容，要掌握；物理学上经常用实验描述物理规律，要学会由图象获取所需信息的能力．
