题目内容

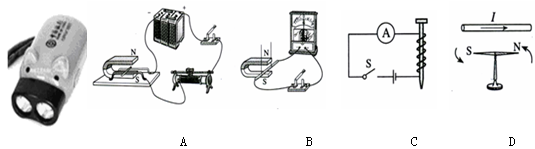

如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这一过程的工作原理相同的是
B
解析试题分析：手压电筒按压手柄，产生电流使灯泡发光，说明塑料齿轮带动线圈内磁性飞轮高速旋转，将机械能转化成了电能，发生了电磁感应现象．
题中四个装置中：
A、说明磁场对电流有力的作用；
B、说明发生了电磁感应现象；
C、说明电磁铁磁性强弱与电流的关系；
D、说明电流产生磁场；
故选B．
考点：电磁感应．
点评：本题主要考查了电磁感应现象及其应用．正确分析手压电筒的原理及各装置表明的问题是解题的关键．
