题目内容

如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是_______A，L2中的电流是_______A。

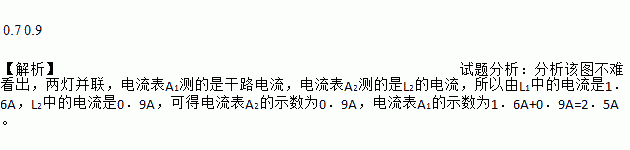

0.7 0.9 【解析】试题分析：分析该图不难看出，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2的电流，所以由L1中的电流是1．6A，L2中的电流是0．9A，可得电流表A2的示数为0．9A，电流表A1的示数为1．6A+0．9A=2．5A。
练习册系列答案
相关题目

钓鱼常用的一种橡皮艇满载时排开水的体积是0.3 m3，橡皮艇的自重为300 N，为安全起见，该橡皮艇最多承载的质量是多少____？(ρ水＝1.0×103 kg/m3，g＝10 N/kg)

270 kg 【解析】由阿基米德原理F浮=ρ液gV排知道，橡皮艇满载时所受的浮力是：F浮=G排=ρ水gV_排 =1.0×103 kg/m3×10N/kg×0.3m3 =3×103 N； 因为橡皮艇的自重总重是G1，所以由F浮 =G1 +G2 可得，最多可承载物的重力是：G2 =F浮-G1 =3×103 N-300N=2700N，故橡皮艇最多承载的质量是： m2 =G2/g=270...

为了比较水和煤油的吸热能力，小明设计了如下实验步骤：

A．在两个同样的烧杯中，分别装入等体积的水和煤油；

B．用两支温度计分别测出水和煤油的初温；

C．在烧杯中，分别放入功率相同的电热器，加热时间相同；

D．用温度计分别测出水和煤油的末温。 　小聪认为：

(1)步骤A存在的错误是：_________________________________________,

　应改为____________________________________________________;

　(2)步骤C，加热时间相同是为了使水和煤油_____________________________.

　(3)步骤B和D是为了得出水和煤油的_________________________________.

没有控制变量 装入等质量的水和煤油 吸收热量相等 升高温度（变化的温度） 【解析】（1）依题意，为了比较水和煤油吸热升温的特点，根据吸收热量的公式 可知，实验需要采用控制变量法，控制水和煤油的质量． （2）步骤C加热时间相同是为了使水和煤油，吸收相等的热量， （3）步骤B和D是为了得出水和煤油的升高温度． 故答案是：（1）装入等体积的水和煤油；（2）吸收的热量相同；（3）末...

下列关于能量转化的说法中错误的是 ( )

A. 用砂轮磨刀时，刀的温度升高了，内能转化为机械能

B. 陨石进入大气层成为流星时，机械能转化为内能

C. 壶中水沸腾时，壶盖不停跳动，水蒸气的内能转化为壶盖的动能

D. 用打气筒给车胎打气时，筒内空气内能转移到气筒上，使气筒温度升高

A 【解析】A、用砂轮磨刀时，刀克服摩擦力做功，机械能转化为内能，刀的内能增加，温度升高，符合题意； B、陨石克服大气的摩擦阻力做功，机械能转化为内能，不符合题意； C、壶中的水沸腾时，水蒸气对壶盖做功，水蒸气的内能转化为壶盖的机械能，不符合题意； D、用打气筒打气时，压缩气体做功，使气体内能增加，温度升高，筒内空气和筒壁发生热传递，使筒壁温度升高，不符合题意； 故选...

如图所示电路，闭合开关后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表示数为4.5V，求：

（1）通过灯L1和L2的电流各是多少？电源电压为多少？

（2）说明三个电表使用的量程。

（1）0.4 A 0.8 A 4.5V；（2）电流表A1、A2、使用0-3.A量程；电压表使用0-15 V量程。 【解析】由图可以看出俩灯并联，电流表A1测干路电流，A2测通过L2的电流，电压表测L2的电压。电流表A2示数为0.8A,即通过灯泡L2的电流I2＝0.8 A；根据并联电路中干路电流等于各支路电流之和可得通过L1的电流I1＝I总－I2＝1.2A－0.8A＝0.4 A；根据并联电路各...

现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的_______，房间里各用电器之间是_____联的

.总开关 并联 【解析】只有把房卡插入槽中，房间内的用电器才能使用，因此房卡的作用相当于家庭电路中的总开关；房间里各用电器之间工作情况互不影响，所以各用电器是并联的。

如图所示的电路中，闭合开关时，下列说法正确的是

A. 两灯泡串联 B. 电流表测的是总电流

C. 电流表测的是L1的电流 D. 电流表测的是L2的电流

C 【解析】解答：由图可知电流路径：电流从正极流出经开关以后分成两条支路，一条支路上有L1和电流表，另一条之路上是灯泡L2,然后汇合回到电源的负极，所以两灯泡属于并连，故A错误；电流表和灯泡L1串联,因此它测量的是灯泡L1中的电流，故B. D错误，C正确。

如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U﹣I关系图象如图乙所示．则下列判断正确的是（ ）

A. 图线甲是电阻R1的“U﹣I”关系图象

B. 电源电压为9V

C. 滑动变阻器R2的最大阻值为20Ω

D. 变阻器滑片在中点时，电压表V2示数为7.2V

D 【解析】试题分析：（1）根据电压变化的范围进行判断，定值电阻两端电压不会等于零； （2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据图象读出电路中的最小电流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出R1和滑动变阻器的最大阻值； （3）变阻器滑片在中点时，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表V2示数． ...

关于温度、内能和热量，下列说法正确的是(　　)

A. 物体的内能越多，放热一定越多

B. 温度相同的物体，其内能一定相等

C. 物体的内能增加，一定要吸收热量

D. 晶体熔化时温度不变，其内能一定增加

D 【解析】试题分析：放热指内能的转移，内能多，但不一定转移多，故A错；内能与物体的温度和质量都有关系，温度相同时，质量越大，内能越多，故B错；做功和热传递都可以使物体的内能增加，故C错；晶体熔化过程中虽然温度不变，但要吸收热量，所以内能一定是增加的，故D正确；应选D。
