题目内容
将图中的入射光线或折射光线补画完整．
【答案】分析：仔细观察入射光线和折射光线的特点，根据凸透镜和凹透镜的光学特点作图．
解答：解：对于凸透镜，过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后将过焦点．
对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线其传播方向不变．

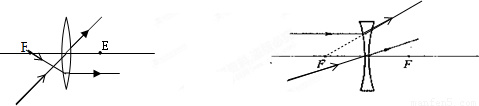

故答案如图所示：
点评：凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．
解答：解：对于凸透镜，过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后将过焦点．
对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线其传播方向不变．
故答案如图所示：
点评：凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．
