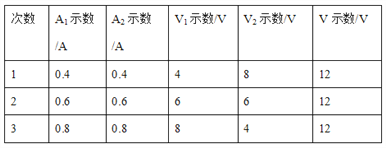

【题目】小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：

（1）图中电路是_____联电路，电压表V测_____的电压．

（2）比较电流表A1和A2的示数，可得结论：_____．

（3）比较三只电压表示数，可得结论：_____．

（4）定值电阻R1=_____Ω，第三次实验中R2接入电路的电阻为_____Ω．

（5）当滑动变阻器的滑片P 向右移动时，电流表A1示数将_____，电压表V1示数将_____，电压表V2示数将_____．（填变大、变小、不变）

Answer 1

【答案】 串联 电源 串联电路电流处处相等 串联电路电源电压等于各用电器两端电压之和 10 5 变小 变小 变大

【解析】（1）由搭理他知道，电源、电阻以及电流表是依次连接的，电压表V与电源并联，所以是串联电路，电压表V测量电源电压；

（2）从表格的数据可以知道，两个电流表示数相等，所以可得结论：串联电路处处电流相等；

（3）从表格中的数据可以知道， V的示数总等于另外两个电压表示数的和，所以得出结论：串联电路电源电压等于各用电器两端电压之和；

（4）从表格数据知道， 第三次实验中R1和R2的电压和电流分别是8V、0.8A与4V、0.8A，故由I=U/R可得：定值电阻是：R1 =U1/I1=8V/0.8A=10Ω，R2接入电路的电阻是：R2 =U2/I2=4V/0.8A=5Ω；

（5）当滑片向右移时，接入电路的电阻变大，所以电路中的电流会减小，又因为串联电路起分压作用，所以滑动变阻器分得的电压会增大，定值电阻两端的电压则会减小，故A1示数减小，V1 示数减小，V2示数增大。
