题目内容
一位同学想测定一段金属丝的电阻（约10Ω左右），现有实验器材：两节干电池（每节1.5V），定值电阻3个，R1（0.1Ω），R2（10Ω），R3（1000Ω），电流表一只（只有0～0.6A量程），开关两个，导线若干。
（1）请将实物用铅笔线连成所需的实验电路。
（2）定值电阻应该选用 。其理由是 。
（1）请将实物用铅笔线连成所需的实验电路。
（2）定值电阻应该选用 。其理由是 。

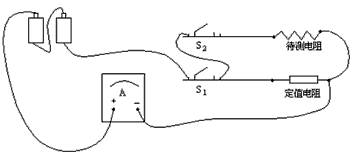

（1）
（2）R2（10Ω）。选R1时，电阻过小，电流过大，烧坏电流表；选R3时，闭合S1，断开S2时，电阻过大，电流很小，电流表无法读数。
