题目内容

（8分）如图所示电器修理中使用到的电烙铁及其电路图，

（1）已知电烙铁在220V电压下正常工作时的电流是1.33A，电阻R为165Ω，当此电烙铁通电10min时产生的热量是多少？

（2）工作中在不使用电烙铁时，发现若断开电源，电烙铁温度会降得很低，影响再次升温使用，为了使用时升温快一点来节省焊接时间，小明根据家中电饭煲的工作挡位原理对其进行了改进，给电烙铁又设计了一个保温状态。

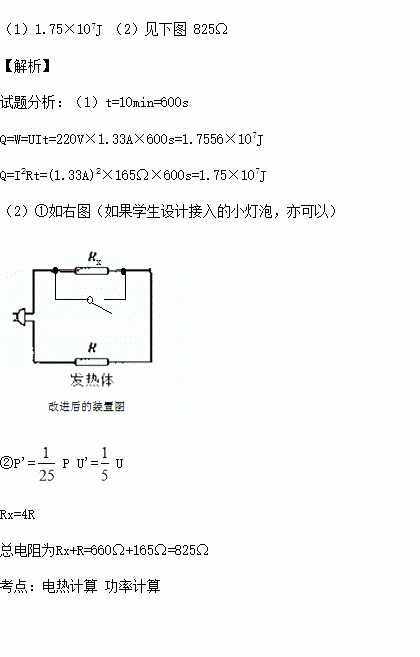

①请你画出改进后的电路图？

②若保温状态时R的功率为正常工作时的1/25，求此时电路中的总电阻？
