Question

按照题目要求作图：

    (1)图甲中物体静止在水平桌面上，画出它所受力的示意图．

    (2)图乙中，为使杠杆OA保持静止，画出在A点所加最小力F₁的示意图和阻力F₂的力

    臂l₂．

    (3)在图丙中标出磁感线的方向和小磁针的N极．

Answer 1

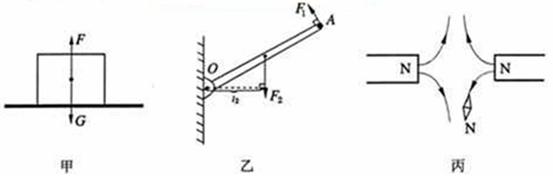

如图所示

【解析】考查点：二力平衡时物体受力的示意图、杠杆作图、磁场方向作图。分析：甲图静止在水平桌面上的物体受到的重力和支持力是一对平衡力，作图时应注意，这两个力的大小相等，表示力大小的线段长度也应相等。乙图的力臂是指从支点到力的作用线的垂直距离，根据杠杆平衡条件可知，要使动力最小，动力臂应最长，从支点到力的作用点A的连线作为力臂就是最长的力臂。丙图的磁体外部的磁感线方向总是从北极出来，回到南极。根据小磁针在磁场中静止时北极所指的方向就是该点的磁场方向可知小磁针的下端为N极。
