题目内容

给你下列器材:一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线；请按照要求设计一个报警器的电路.要求是:合上开关S1时,绿灯亮,表示平安;合上开关S2时,电铃响同时红灯亮,表示有情况.请你根据上述要求在虚线框中画电路图.

合上开关S1时，绿灯亮，表示S1控制绿灯；合上开关S2时，电铃响同时红灯亮，表示S2同时控制电铃和红灯，绿灯和红灯的工作互不影响，表明这两灯应该是并联关系.

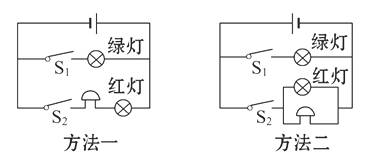

答案:如图所示(两种方法,任选其一)
