题目内容

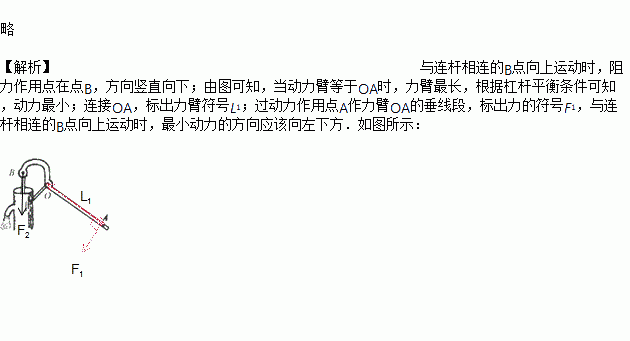

如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1和B点所受的阻力F2。
如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。
注射器的针头做得很尖，其目的是为了增大___________；注射器能将药液吸入针筒是利用了___________作用。
如图所示，A、B两个细玻璃管用一个软胶管相连构成一个U型管，内有一定量的水，当将A管慢慢的向上移动时，B管中的水面与原来相比 （ ）
A. 不变 B. 上升 C. 下降 D. 无法确定
关于物体的惯性，下列说法正确的是 （ ）
A. 足球在静止时没有惯性，运动时才具有惯性
B. 跳高运动员起跳前要助跑，是为了获得惯性
C. 赛车在高速运行时不容易停下来，是由于速度越大惯性越大
D. 百米赛跑运动员到达终点不能立即停下来，是因为运动员具有惯性
下图是一种煲汤用的电热锅的工作原理图，其中温控器的作用是每当水沸腾后使电热锅自动断电一段时间后再通电工作．电热锅的部分参数如下表所示．
（1）三脚插头上标着E的导线和电热锅的金属外壳相连，插头插入插座时，插座上跟E相连的导线应和______（选填“火线”、“零线”或“地线”）相连；
（2）调节切换开关可以使电热锅分别处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“___”时为保温档，保温时1分钟将会产生_________J的热量。
汽车在平直公路上以速度v0匀速行驶，发动机功率为P0，牵引力为F0。t1时刻开始，司机减小了油门，使汽车保持恒定功率P行驶，到t2时刻，汽车又开始做匀速直线运动，速度为v．已知运动过程中汽车所受阻力f恒定不变，汽车牵引力F随时间t变化的图像如图所示，则（ ）
A. V０＝2V
B. t１至t２时间段内汽车做加速运动
C. F０＝2f
D. t２时刻后，汽车将保持功率P０行驶
小阳利用磁敏电阻为他的自行车设计了一个速度计，磁铁固定在自行车的辐条上，磁敏电阻固定在自行车的后车架上，安装示意图如图甲，工作电路如图乙，已知电源电压为6V恒定不变。当磁铁与磁敏电阻Rs靠得最近时阻值为200Ω，磁铁与磁敏电阻Rs离得最远时阻值为400Ω，靠近或远离时的实际电阻在这两者之间变化；当R0两端电压不低于
4.5V时电子计数器就能有效计数，低于4.5V就不能产生计数，车轮每转动一圈就计数一
次。保证电子计数器有效工作，电阻R0最小阻值为 Ω。某次行驶中，小明发
现5分钟恰好完整计数了300次，车轮的周长为3m，则这段时间内自行车行驶的平均速
度为 km／h。
我们学过的许多成语包含了物理知识，下列成语中的“影”哪个是由光的反射形成的（ ）
A. 杯弓蛇影 B. 形影不离 C. 形单影只 D. 立竿见影
