题目内容

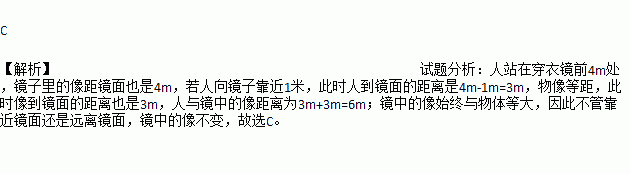

人站在竖直放置的穿衣镜前4m处，若人向镜移动1m，则此过程中像的大小变化及移动后人离像的距离为（ ）
A. 变大 6m B. 变大 5m C. 不变 6m D. 不变 8m
某同学为了同时验证老师课堂上讲过的“电磁感应现象”、“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应的发生哪些物理现象：（写出2个现象）： ； ．
一列火车在平直的铁路上做匀速直线运动，是因为（ ）
A. 火车没有受到外力的作用
B. 火车受到的牵引力大于它受到的阻力
C. 火车受到的牵引力和阻力是一对平衡力
D. 火车没有受到阻力
如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．
如图，将一把钢尺压在桌面上，一部分伸出桌面，用手拨动其伸出桌外的一端，轻拨与重拨钢尺，则钢尺发出声音的__不同．改变钢尺伸出桌面的长度，则钢尺发出声音的__不同．（选填“音调”、“响度”或“音色”）
人能感受的声音频率有一定的范围，多数人能够听到的频率范围大约是20〜20000Hz．大象进行交流时的“声音”是一种次声波，人类听不到大象的“声音”是因为（ ）
A. 次声波的频率小于20Hz B. 次声波无法传到人耳
C. 次声波的频率大于20000Hz D. 大象发出的声音太小
小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：
A．两节干电池 B．开关一个和导线若干 C．电压表（0﹣3～15V）
D．电流表（0～0.6﹣3A） E．滑动变阻器（0～10Ω） F．滑动变阻器（0～100Ω）
（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用
器材（选填“E“或“F”）；
（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；
（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至 端（选填“G”或“H”）；
（4）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是 （选填A、B、C或D）；
A．滑动变阻器断路 B．滑动变阻器短路
C．定值电阻Rx断路 D．定值电阻Rx短路
（5）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是 Ω．
每年辞旧迎新之际，黄石爱乐乐团在磁湖剧院举办迎新年音乐会，乐团优美的演奏为观众献上了盛大的“听觉宴”．观众能够分辨出多种不同的乐器，依据乐音的特性是 （ ）
A．音调 B．响度 C．音色 D．声音频率范围
小明同学手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡正常工作时的电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路，电源电压恒定不变．
（1）在图中找出连接错误的一根导线并在该导线上画“×”，用笔画线代替导线将电路连接正确．（所画的导线要用实线，不可用虚线）
（2）该实验的原理是 ．
（3）连接电路时，开关应该 ．
（4）闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数．则故障原因可能是 ．
（5）在实验时，电压表出现了故障不能使用．小明向老师借了一只定值电阻R0（R0阻值已知），设计了如图乙所示的电路，继续测量恒定电压为U的小灯泡的额定功率．测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为 时，小灯泡正常发光；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的额定功率P额= （用I、U额和R0表示）．
