题目内容
某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．（1）连接电流表时应选用______的量程．
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是______．

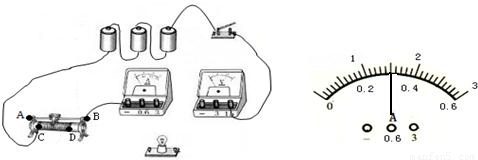

（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图所示，请读出电流表的示数，并填入表格中．
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．
| 电压U/V | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.8 | 4.0 |
| 电流I/A | 0.18 | 0.2 | 0.22 | 0.25 | 0.28 | 0.32 | |
| 电功率P/ | 0.18 | 0.3 | 0.44 | 0.625 | 0.84 | 1.28 | |
| 灯泡发光情况 | 很暗-------------→暗----------→正常发光------→很亮 | ||||||
【答案】分析：（1）电流表量程的选择由灯泡的额定电压和额定功率计算电流来确定，电流表串联在电路中，测灯泡的电流．
（2）电压表量程由灯泡的额定电压确定，电压表和灯泡并联测灯泡的电压．
注意电压表和电流表的正负接线柱．
（3）灯泡不亮可能是灯泡断路或灯泡以外的地方断路或灯泡短路，灯泡断路时，电路断路，电路中没有电流，电流表无示数，电压表串联联在电路中，电压表测量电源电压；
灯泡短路时，电路总电阻减小，电路电流增大，电流表示数增大，电压表测量导线电压，示数为0．
灯泡以外的地方断路，整个电路都处于断开状态，灯泡不亮，电压表和电流表都没有示数．
（4）首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
（5）知道灯泡的额定电压和额定电流，根据P=UI计算额定功率．
（6）灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮．
解答：解：（1）I=
=
=0.26A＜0.6A，所以电流表选择0～0.6A量程．
（2）电流表选择0～0.6A量程，电流表与灯泡串联测量灯泡的电流，
灯泡的额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联，
注意电流从电压表和电流表的正接线柱流入，从负接线柱流出．如图．
（3）灯泡不亮，电流表几乎不动，电路电阻很大，几乎断路，所以电压表串联在电路中，测电源电压，所以灯泡断路．
（4）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.3A．
（5）P'=U'I'=3.8V×0.3A=1.14W．
（6）从实验数据知，灯泡亮度取决于灯泡的实际功率，灯泡实际功率越大，灯泡越亮．
故答案为：（1）0～0.6A；（2）如上图；（3）灯泡开路；（4）0.3；（5）1.14；（6）实际功率；实际功率越大．
点评：（1）测灯泡电阻或功率的实验中，根据数据确定电压表、电流表量程：
电压表的量程一般根据灯泡额定电压或电源电压来确定．
电流表的量程根据欧姆定律或I=
来确定．
（2）从数据分析得出灯泡亮度与灯泡的实际功率有关，这种形式不但考查了学生掌握知识的情况，同时也考查了学生对数据处理的能力．
（2）电压表量程由灯泡的额定电压确定，电压表和灯泡并联测灯泡的电压．
注意电压表和电流表的正负接线柱．
（3）灯泡不亮可能是灯泡断路或灯泡以外的地方断路或灯泡短路，灯泡断路时，电路断路，电路中没有电流，电流表无示数，电压表串联联在电路中，电压表测量电源电压；
灯泡短路时，电路总电阻减小，电路电流增大，电流表示数增大，电压表测量导线电压，示数为0．
灯泡以外的地方断路，整个电路都处于断开状态，灯泡不亮，电压表和电流表都没有示数．
（4）首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．
（5）知道灯泡的额定电压和额定电流，根据P=UI计算额定功率．
（6）灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮．
解答：解：（1）I=
=
=0.26A＜0.6A，所以电流表选择0～0.6A量程．（2）电流表选择0～0.6A量程，电流表与灯泡串联测量灯泡的电流，
灯泡的额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联，
注意电流从电压表和电流表的正接线柱流入，从负接线柱流出．如图．
（3）灯泡不亮，电流表几乎不动，电路电阻很大，几乎断路，所以电压表串联在电路中，测电源电压，所以灯泡断路．
（4）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.3A．
（5）P'=U'I'=3.8V×0.3A=1.14W．
（6）从实验数据知，灯泡亮度取决于灯泡的实际功率，灯泡实际功率越大，灯泡越亮．
故答案为：（1）0～0.6A；（2）如上图；（3）灯泡开路；（4）0.3；（5）1.14；（6）实际功率；实际功率越大．
点评：（1）测灯泡电阻或功率的实验中，根据数据确定电压表、电流表量程：
电压表的量程一般根据灯泡额定电压或电源电压来确定．
电流表的量程根据欧姆定律或I=
来确定．（2）从数据分析得出灯泡亮度与灯泡的实际功率有关，这种形式不但考查了学生掌握知识的情况，同时也考查了学生对数据处理的能力．
