题目内容

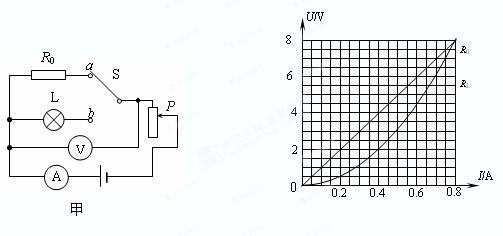

如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，
同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图24乙所示。
（1）求定值电阻R0的阻值；
（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；
（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。
解：（1）由图像可知：当U0 =2V 时， I0=0.2Ａ（利用其它数据也可）
∴
=
=10Ω
