题目内容

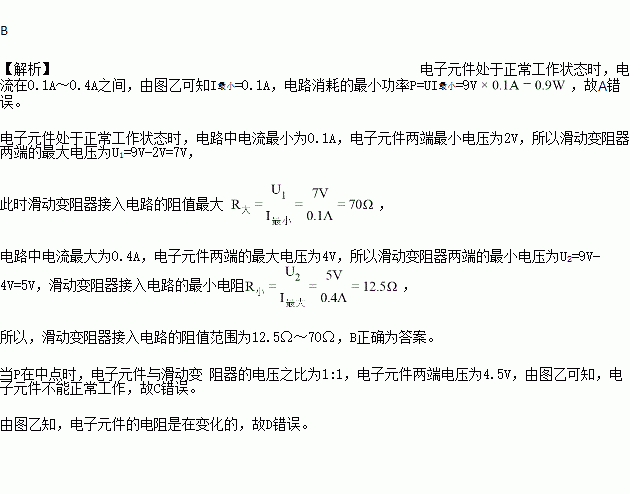

如右图甲所示，电源电压为9V不变，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作.若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）

A. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W

B. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70Ω

C. 当P在中点时，电子元件与滑动变阻器的电压之比为1:1

D. 电子元件工作时，电阻保持不变
