题目内容

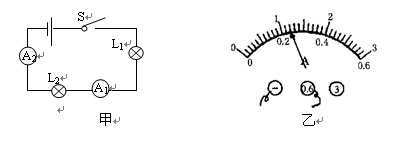

如图甲所示电路中，闭合开关S, 电流表A₁的示数如图乙所示，则通过L₁的电流是 ▲ A；如将L₁换成另一规格的灯后，发现L₁比L₂亮，则此时电流表A₁的示数 ▲ 电流表A₂的示数（选填“大于”、“小于”或“等于”）。

0.24、等于

解析
