题目内容

请在图中画出已知光线对应的折射光线或入射光线．

分析：凸透镜的一条特殊光线：平行于主光轴的光线经凸透镜折射后折射光线经过焦点；
凹透镜的一条特殊光线：指向另一侧焦点的入射光线经凹透镜折射后折射光线平行于主光轴．

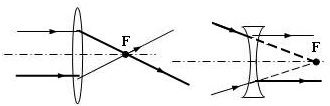

解答：解：凸透镜的入射光线的折射光线过焦点，折射光线的入射光线平行于主光轴；
凹透镜的入射光线的折射光线平行于主光轴，折射光线的入射光线指向焦点，如图：

点评：凸透镜有三条特殊光线：过焦点的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴；
凹透镜有三条特殊光线：过焦点的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．
