题目内容

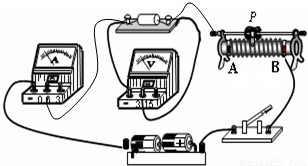

小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．（1）请你用笔画线代替导线，将图中的电路补充完整（导线不能交叉）．
（2）实验开始时，滑动变阻器的滑片应移至______（选填“A”或“B”）端．
（3）小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P 时，电流表示数会发生变化，则故障可能是______．
A．电流表断路
B．变阻器接线柱接错
C．待测电阻短路
D．待测电阻断路
（4）排除故障后，移动滑片P，当电压表示数为2.4V时，电流表示数为0.2A，由此可算出电阻为______Ω．小卉同学认为这就是待测电阻的阻值，你认为有何不妥？______．
【答案】分析：（1）根据通过电路的最大电流选择电流表的量程；把电流表、待测电阻、滑动变阻器串联接入电路，注意滑动变阻器接上面的接线柱；
（2）开始实验时，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据滑动变阻器在电路中的连接方式，判断滑动变阻器滑片的位置；
（3）电压表无示数，可能是与电压表并联的电路短路或电压表并联之外的电路存在断路；移动滑动变阻器滑片，电流表示数发生变化，说明滑动变阻器连接正确，综合分析可知：电路故障原因是与电压表并联的待测电阻短路；
（4）已知电压与电流，由欧姆定律可求出电阻阻值；实验中只进行了一次测量便得出结论，测量次数太少．
解答：
解：（1）电路的最大电流I=
=0.3A，电流表选0.6A量程，电流表、待测电阻、滑动变阻器串联接入电路，滑动变阻器接上面接线柱，电路图如图所示；
故答案为：电路图如图所示．
（2）实验开始时，滑动变阻器的滑片应移至A端．
故答案为：A．
（3）电压表无示数，可能是与电压表并联的电路短路或电压表并联之外的电路存在断路；移动滑动变阻器滑片，电流表示数发生变化，说明滑动变阻器连接正确，综合分析可知：电路故障原因是与电压表并联的待测电阻短路，故选C；
故答案为：C．
（4）电阻阻值R=
=
=12Ω；为了使测量值更接近于真实值，实验时应进行多次测量，求平均值，
在这里只进行了一次测量，便得出结论，测量次数太少．
故答案为：12；实验次数太少．
点评：本题考查了连接实物图、实验的注意事项、求电阻等内容，解题时要注意题目的隐含条件，一节干电池的电压是1.5V；
实验时为了使测量值更接近于真实值，应进行多次测量求平均值，要掌握这种方法．
（2）开始实验时，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据滑动变阻器在电路中的连接方式，判断滑动变阻器滑片的位置；
（3）电压表无示数，可能是与电压表并联的电路短路或电压表并联之外的电路存在断路；移动滑动变阻器滑片，电流表示数发生变化，说明滑动变阻器连接正确，综合分析可知：电路故障原因是与电压表并联的待测电阻短路；
（4）已知电压与电流，由欧姆定律可求出电阻阻值；实验中只进行了一次测量便得出结论，测量次数太少．
解答：
解：（1）电路的最大电流I=
=0.3A，电流表选0.6A量程，电流表、待测电阻、滑动变阻器串联接入电路，滑动变阻器接上面接线柱，电路图如图所示；故答案为：电路图如图所示．
（2）实验开始时，滑动变阻器的滑片应移至A端．
故答案为：A．
（3）电压表无示数，可能是与电压表并联的电路短路或电压表并联之外的电路存在断路；移动滑动变阻器滑片，电流表示数发生变化，说明滑动变阻器连接正确，综合分析可知：电路故障原因是与电压表并联的待测电阻短路，故选C；
故答案为：C．
（4）电阻阻值R=
=
=12Ω；为了使测量值更接近于真实值，实验时应进行多次测量，求平均值，在这里只进行了一次测量，便得出结论，测量次数太少．
故答案为：12；实验次数太少．
点评：本题考查了连接实物图、实验的注意事项、求电阻等内容，解题时要注意题目的隐含条件，一节干电池的电压是1.5V；
实验时为了使测量值更接近于真实值，应进行多次测量求平均值，要掌握这种方法．
