题目内容

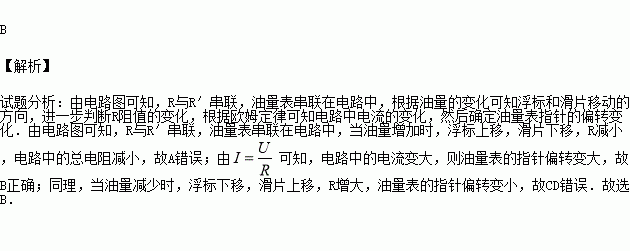

如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则 （ ）
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
练习册系列答案
相关题目
某实验小组利用如图所示的装置测滑轮组机械效率，记录数据如下表
试验序号 | 钩码/N | 钩码上升的高度/m | 绳端的拉力/N | 绳端移动的距离/m | 机械效率/% |
① | 4 | 0．1 | 1．8 | 0．3 | 74．1 |
② | 6 | 0．1 | 2．4 | 0．3 | ★ |
（1）在实验操作中应竖直向上 拉动弹簧测力计，表格中数据★= （结果保留一位小数）．
（2）由记录数据分析，两次机械效率不同的主要原因是 ．
（3）在匀速提升钩码的过程中，钩码的机械能 ．（选填“变大”、“变小”或“不变”）
