题目内容
6．如图甲所示电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮③在图乙中的方框内画出电路图
分析 开关S闭合后，电压表测量灯泡两端电压，向左移动滑动变阻器的滑片时，小灯泡变亮说明电路电流变大，即滑动变阻器接入电路的电阻减小，因此滑片向左移动滑动变阻器接入电路的电阻减小，再按一上一下的原则串联在电路中．
解答 解：

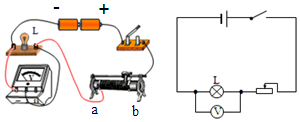

由题知，灯泡与滑动变阻器串联，滑片向a端移动，灯泡变亮，说明电路中电流变大，则滑动变阻器接入电路的电阻变小，故将变阻器的左下接线柱与灯泡右边接线柱相连，并将电压表并联在灯泡两端；再根据实物连接画出电路图，如下图所示：
．
点评 考查实物电路连接和根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．
