【2017•山西卷】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（ ）

A. 被检者的酒精气体浓度越高，电流表示数越小

B. 电流表的示数为0.12A时，判定被检者为酒驾

C. 电压表示数为3V时，R2消耗的电功率为0.45W

D. 被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V

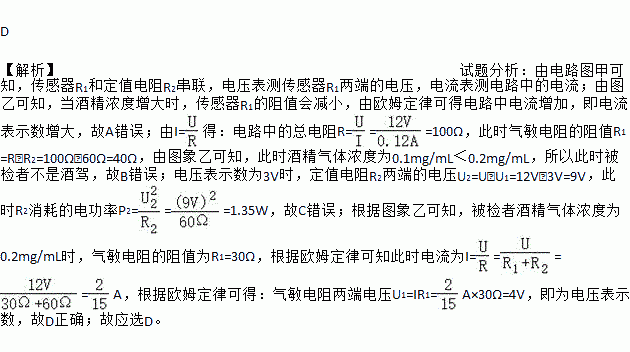

D 【解析】试题分析：由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；由I=得：电路中的总电阻R===100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg...
练习册系列答案
相关题目

如图是内燃机工作过程的能量流向图．由图可知，在各种热损失中，________最多，因此，提高热机效率的主要途径是________．

废气带走的内能 减少废气带走的内能． 【解析】从内燃机的能流图中获知燃气内能的流向，能量损失最多的是废气内能；因此，提高热机效率的主要途径应从减少废气内能损失入手。

画出图（1）、（2）物体A的受力示意图

【解析】（1）对A物体受力分析可知：物体A受到竖直向下的重力、下边绳子物体向下的拉力F下、上边绳子对物体向上的拉力F上，这三个力的作用点都在物体的几何中心上； （2）对A物体受力分析可知：物体A受到竖直向下的重力、竖直向上的支持力F，水平方向不受力，力的作用点在球心上． 解答：【解析】 （1）图物体A受到竖直向下的重力和下边绳子的拉力，及上边绳子竖直向上的拉力，所以A的受力示意图如图...

体重为490N的某同学用双手握住竖直的木杆匀速上攀，他所受的摩擦力

A. 等于490N，方向竖直向下 B. 等于490N，方向竖直向上

C. 大于490N，方向竖直向下 D. 小于490N，方向竖直向上

B 【解析】由题意知：该同学沿竖直的木杆匀速上攀，那么他在竖直方向上受到一对平衡力的作用：重力和摩擦力；由二力平衡的条件知：他所受的重力和摩擦力，大小相等，方向相反，且在同一条直线上；因此，他受到的摩擦力f=G=490N，方向竖直向上；故选B。

如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（ ）

A．电源电压为9V

B．小灯泡的额定功率为3W

C．电阻丝AB的最大阻值为6Ω

D．滑片P在A、B两端时小灯泡的电功率之比为1：8

D 【解析】 试题分析：由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率PL=ULIL=6V×1A=6W，故B错误；当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压UL′=1.5V，因串联...

(1）当老师闭合开关时，两只小灯泡都亮了； 断开开关，两灯泡又同时熄灭．

①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_______．

②根据上述现象，你__（选填“能”或“不能”）断定这两只小灯泡是串联的．

（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．她认为这是因为L1比L2更靠近电源正极的缘故．

①你认为小华的判断是__（选填“正确的”或“错误的”）；

②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是__．

电源 不能 错误 将两只灯泡交换位置，再比较亮度． 【解析】(1)①在这个木盒内，除了导线，一定还有另外一个电路元件是电源，因为没有电源来提供电压，就不可能产生电流；②根据上述现象，我们不能断定这两只小灯泡是串联的。因为如果开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象； (2)灯L1比L2亮些,并不是因为L1比L2更靠近电源正极的缘故。在不增加其他器材...

如图所示，是一种定时课间音乐播放装置的原理图．“定时开关”是到达设定时间会自动断开的开关．闭合开关S，未到达设定时间时，播放器处于__状态；到达设定时间时，指示灯__（选填“会”或“不会”）发光，“播放器”播放音乐．

短路 会． 【解析】由电路图可知，闭合开关S，未到达设定时间时，定时开关处于闭合状态，此时播放器被短路，不能工作. 当到达设定时间时，定时开关处于断开状态，此时灯与播放器串联，闭合开关S，指示灯发光，播放器播放音乐.

如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（　　）

A. A金属箔张角变小，说明它得到电子

B. B金属箔张角变大，说明两金属箔带上同种电荷

C. 自由电子从B向A定向移动，形成瞬间电流

D. 正电荷从A向B定向移动，形成瞬间电流

D 【解析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反． AB、由题知，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则B上的一部分电子会通过金属棒转移到A上，A带的正电荷会减少从而张角变小，而B因为失去电子也带上了正电荷，B的两金属箔带上同种电荷使B金属箔张角变大，故AB正确； CD、用带有绝缘柄的金属棒把A和B连接起来时，...

浸在水中的物体受到的浮力的大小决定于（ ）

A. 物体体积 B. 物体浸没在水中的深度

C. 物体的密度 D. 物体浸入水中的体积

D 【解析】试题分析：根据阿基米德原理的内容知道浮力大小与液体的密度和排开液体的体积有关，而与物体的体积、浸没深度及物体的密度无关。 故选D。
