题目内容

小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。

(1）请你指出图甲中连线的错误：▲

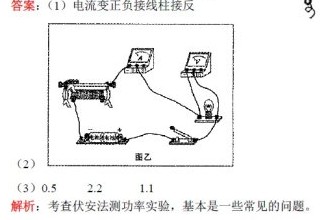

(2)在图乙中画出正确的实物连线图。

(3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为▲A，电压表读数为▲V，小灯泡此时的实际功率为▲W。

练习册系列答案
相关题目
（2013?杭州）小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路．
（1）请你指出图甲中连线的错误：
电流表正负接线柱接反了
电流表正负接线柱接反了

（2）在图乙中画出正确的实物连线图．
（3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为
0.5
0.5
A，电压表读数为
2.2
2.2
V，小灯泡此时的实际功率为
1.1
1.1
W．
（2012?湛江）（1）①如图1所示，温度计示数为
87
87
℃．②如图2所示，天平读数是
33.4
33.4
g．
（2）小李在“测量小灯泡电功率”的实验中，所用小灯泡上标有“3.8V”字样．他设计的实物电路如图3所示．
①连接电路时，开关S应断开，目的是防止因电路
短路
短路
（填“短路”或“开路”）而损坏仪器；闭合开关后，若发现电压表的指针往左偏，这可能是由于电压表的正负接线柱
接反了
接反了
．
②若在实验中小灯泡的灯丝突然烧断了，则电压表的示数将
变大
变大
．（填“变大”、“变小”或“不变”）
③排除故障后，调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图4所示，小灯泡的额定功率为
1.52
1.52
W；小灯泡正常发光时的电阻为
9.5
9.5
Ω．
④下表是在实验中测出的三组数据，根据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值并不相同，这是因为小灯泡灯丝的电阻与
温度
温度
有关．
实验次数 电压U/V 电流I/A 灯泡亮度
1 3.0 0.36 发光暗淡
2 3.8 发光正常
3 4.2 0.42 发光强烈

小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。

（1）请你指出图甲中连线的错误：______________________________。
（2）在图乙中画出正确的实物连线图。
（3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为________A，电压表读数为_______V，小灯泡此时的实际功率为___________W。

小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。

（1）请你指出图甲中连线的错误：______________________________。

（2）在图乙中画出正确的实物连线图。

（3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为________A，电压表读数为_______V，小灯泡此时的实际功率为___________W。
