题目内容
如图所示电路，电源两端电压不变，灯丝电阻不变。当两个开关都断开时，电压表的示数为U1，电阻R1消耗的电功率为0.1W。只闭合开关S1时，电压表的示数为U2，电流表的示数为0.2A。只闭合开关S2时，电阻R1消耗的电功率为3.6W。两个开关都闭合时，灯L正常发光。已知U1∶U2＝1∶2，
求：
（1）电阻R2的阻值；
（2）灯L的额定电功率。

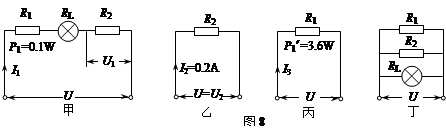

开关都断开时，电路如图8甲所示；只闭合开关S1时，电路如图8乙所示；
只闭合开关S2时，电路如图8丙所示；开关都闭合时，电路如图8丁所示。
（1）30W
（2）1.8W
解析
