Question

画图．

请在图甲图中标出小磁针的N极；

请在图乙图中画出墙壁对小球的作用力的示意图．



Answer 1

【答案】

【解析】

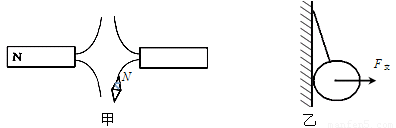

试题分析：因外部磁感线总是由N极指向S极，因两S极相对，故磁感线应是向里；小磁针静止时时N极指向磁感线的方向；如图甲所示：

墙对小球有支持力的作用，作用点可画在重心，方向垂直墙面向外，符号为F_支，如图乙。

考点：磁感线及其特点、方向；力的示意图．

点评：磁场的方向是由小磁针的指向来定义的，即小磁针静止时N极所指的方向即为该点磁感线的方向．

画力的示意图，要先确定力的三要素，用一条带箭头的线段把三要素表示出来，标上字母符号，有的要标出力的大小．本题中注意支持与压力是相互作用力，故力垂直于墙面。
