题目内容
小明还想实际测量一段电炉丝的电阻，请你替小明将图甲的电路连好，并在方框内画出相应的电路图。实验中测得电流表、电压表的示数如图乙，则电炉丝的电阻是________。

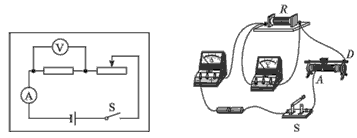

元件连接和电路图如图，电炉丝的电阻是8.33 Ω
练习册系列答案
口算题卡北京妇女儿童出版社系列答案
相关题目
电热水壶是生活中常用的加热水的装置，使用电热水壶时应当把水壶与家庭电路相连（如图所示）．
电热水壶是生活中常用的加热水的装置，使用电热水壶时应当把水壶与家庭电路相连（如图所示）．
小明在家用电热水壶烧水，为了解电热水壶的性能，小明向爸爸要了说明书，说明书上的有关数据如下：
| 型号 | 额定电压 | 频率 | 额定功率 | 加热方式 | 壶体容积 | 外型 |
| TS-600 | 220V | 50Hz | 600W | 电发热管 | 800mL | 170×170×195 |
（1）家庭电路是由进户线、电能表、总开关、保险盒以及________、________、________组成的．其中三孔插座是为带有________外壳的用电器提供的．
（2）请计算电热水壶正常工作时的电流是多少．
（3）壶中装满20℃的水，要将这壶水烧开，请计算需要吸收多少热量．（设外界为1个标准大气压）
（4）小明还想实际测量一段电炉丝的电阻，请你替小明将图10的电路连好，并在方框内画出相应的电路图．实验中测得电流表、电压表的示数如图，则电炉丝的电阻是________．
二、小明家的电热水壶
电热水壶是生活中常用的加热水的装置，使用电热水壶时应当把水壶与家庭电路相连（如图所示）
小明在家用电热水壶烧水，为了解电热水壶的性能，小明问爸爸要了说明书，说明书上的有关数据如下：
请你回答下列问题：
（1）家庭电路是由进户线、电能表、总开关、保险盒以及______、______、______组成．其中三孔插座是为带有______外壳的用电器提供的．
（2）请计算电热水壶正常工作时的电流是多少？
（3）壶中装满20℃的水，要将这壶水烧开，请计算需要吸收多少热量？（设外界为1个标准大气压）
（4）小明还想实际测量一段电炉丝的电阻，请你替小明将图11电路连好，并在方框内画出相应的电路图．实验中测得电流表、电压表的示数如图12，则电炉丝的电阻是______．
（5）清洁工在工具箱中发现有两卷粗细不同的细铜线，一卷铜线标签上写明铜线直径是0.8mm，另一卷铜线上的标签已模糊不清．身边没有刻度尺，请你想一个简便易行的办法帮他测出没有标签的细铜线的直径．说出你的具体做法．
电热水壶是生活中常用的加热水的装置，使用电热水壶时应当把水壶与家庭电路相连（如图所示）
小明在家用电热水壶烧水，为了解电热水壶的性能，小明问爸爸要了说明书，说明书上的有关数据如下：
| 型号 | 额定电压 | 频率 | 额定功率 | 加热方式 | 壶体容积 | 外型 |
| TS-600 | 220V | 50Hz | 600W | 电发热管 | 800ml | 170X170X195 |
（1）家庭电路是由进户线、电能表、总开关、保险盒以及______、______、______组成．其中三孔插座是为带有______外壳的用电器提供的．
（2）请计算电热水壶正常工作时的电流是多少？
（3）壶中装满20℃的水，要将这壶水烧开，请计算需要吸收多少热量？（设外界为1个标准大气压）
（4）小明还想实际测量一段电炉丝的电阻，请你替小明将图11电路连好，并在方框内画出相应的电路图．实验中测得电流表、电压表的示数如图12，则电炉丝的电阻是______．
（5）清洁工在工具箱中发现有两卷粗细不同的细铜线，一卷铜线标签上写明铜线直径是0.8mm，另一卷铜线上的标签已模糊不清．身边没有刻度尺，请你想一个简便易行的办法帮他测出没有标签的细铜线的直径．说出你的具体做法．
