题目内容
小军在做“测量小灯泡的电阻”实验中，所用小灯泡的额定电压为3V．
（1）如图1，是小军未连接完的电路，请你用笔画线代替导线，将实物图补充完整．
（2）电路连好后，小军分别测出了小灯泡的几组电压和电流值，记录在表格中．
小军在做“测量小灯泡的电阻”实验中，所用小灯泡的额定电压为3V．| 实验次数 | 1 | 2 | 3 |
| U/V | 2.0 | 2.5 | 3 |
| I/A | 0.22 | 0.26 | |
| R/Ω |
③小军从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是______．
解：（1）滑动变阻器已连接了上面一个接线柱A，所以还需连接下面一个接线柱C或D．
首先连接好串联电路，最后把电压表并联在灯泡的两端．电流要从电压表的正接线柱流入，从负接线柱流出．由于灯泡的额定电压为3V，所以电压表应选择0～3V的量程．
（2）①由图知，电流表的量程为0～0.6A，分度值为0.02A，所以其读数为0.3A．
②由公式得，R=
=
=10Ω
③灯丝的电阻与温度有关，电阻值随温度的升高而增大．
故答案为：（1）
；（2）①0.3；②10；③灯丝的温度．
分析：（1）注意滑动变阻器的连接方法：一上一下．
电压表应与灯泡并联，在连接时注意正负接线柱的接法和量程的选择．
（2）①首先确定电流表的量程和分度值，然后进行读数．
②根据小灯泡的额定电压和电流代入公式R=计算出其电阻值．
③灯泡的电阻与温度有关，其电阻随温度的升高而增大．
点评：此题是测量小灯泡的电阻，考查了学生对滑动变阻器和电压表的连接．滑动变阻器的连接方法：一上一下；电压表要并联在被测电路中，注意接线柱和量程．
同时考查了学生对电阻的计算及灯丝电阻的影响因素．
首先连接好串联电路，最后把电压表并联在灯泡的两端．电流要从电压表的正接线柱流入，从负接线柱流出．由于灯泡的额定电压为3V，所以电压表应选择0～3V的量程．
（2）①由图知，电流表的量程为0～0.6A，分度值为0.02A，所以其读数为0.3A．
②由公式得，R=
=
=10Ω③灯丝的电阻与温度有关，电阻值随温度的升高而增大．
故答案为：（1）
；（2）①0.3；②10；③灯丝的温度．分析：（1）注意滑动变阻器的连接方法：一上一下．
电压表应与灯泡并联，在连接时注意正负接线柱的接法和量程的选择．
（2）①首先确定电流表的量程和分度值，然后进行读数．
②根据小灯泡的额定电压和电流代入公式R=
计算出其电阻值．③灯泡的电阻与温度有关，其电阻随温度的升高而增大．
点评：此题是测量小灯泡的电阻，考查了学生对滑动变阻器和电压表的连接．滑动变阻器的连接方法：一上一下；电压表要并联在被测电路中，注意接线柱和量程．
同时考查了学生对电阻的计算及灯丝电阻的影响因素．
练习册系列答案
一诺书业暑假作业快乐假期云南美术出版社系列答案
相关题目
（2012?鄂尔多斯）小军在做“测量小灯泡的电阻”实验中，所用小灯泡的额定电压为3V．
小军在做“测量小灯泡的电阻”实验中，所用小灯泡的额定电压为3V．
（1）如图1，是小军未连接完的电路，请你用笔画线代替导线，将实物图补充完整．
（2）电路连好后，小军分别测出了小灯泡的几组电压和电流值，记录在表格中．
①小灯泡正常发光时的电流值如图2，电流值为______A． ②小灯泡在正常工作时的电阻为______Ω．
③小军从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是______．
（1）如图1，是小军未连接完的电路，请你用笔画线代替导线，将实物图补充完整．
（2）电路连好后，小军分别测出了小灯泡的几组电压和电流值，记录在表格中．
| 实验次数 | 1 | 2 | 3 |
| U/V | 2.0 | 2.5 | 3 |
| I/A | 0.22 | 0.26 | |
| R/Ω |
③小军从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是______．
小华、小军同学做“测量小灯泡电功率”的实验(小灯泡标有“2．5V”字样)。

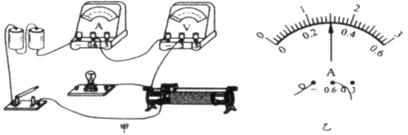

(1)如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
