题目内容

电磁联系

探究通电直导线周围的磁场分布情况

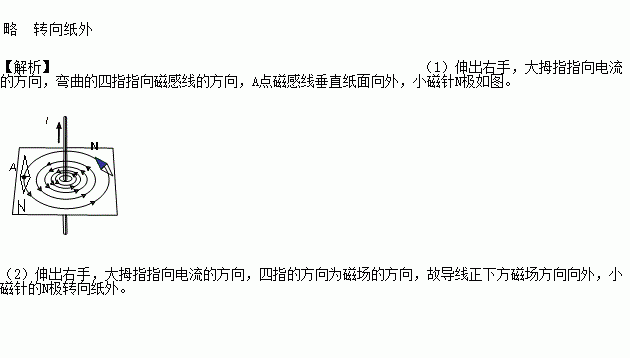

（1）小明找来小磁针、铁屑、硬纸板等，做了如图所示的实验。观察实验结果他发现，直导线周围的磁场是以导线为圆心的同心圆圈。请仿照图中小磁针的画法，在图中A点处画出小磁针静止时指向，并标出其N极________。

（2）请你根据如图中通电导线周围磁场的分布情况，判断如图中的导线通电时小磁针N极将____。（转向纸内\转向纸外\保持静止）

练习册系列答案
相关题目

下列说法中正确的是

A. 若物体不受力，则其运动状态一定不发生改变

B. 空中的石块加速落向地面的过程中，地球对石块的引力大小一定等于石块对地球的引力大小

C. 空中下落的排球速度越来越大，是因为排球具有惯性

D. 物体的速度为零时，其所受的合力一定为零

打点计时器是测量________的工具（填写物理量的名称）。通电时，振针每秒钟上下振动50次，每次向下打1个点，这样每打两个点的时间间隔就是__________秒，甲、乙两位同学用打点计时器拉出的纸带分别如图（甲）、（乙）所示，其中甲同学纸带中从A点到H点经历的时间为__________秒，通过比较以知道，___________同学拉纸带较快（选填“甲”或“乙”）。

下列关于实像的说法，正确的是

A. 眼睛能看见的像是实像

B. 平面镜成的像是实像

C. 能在光屏上得到的像是实像

D. 与物体一样大小的像是实像

小王在学校“艺术节”演出前调节了二胡琴弦的松紧程度，他是为了改变声音的

A. 音调

B. 响度

C. 音色

D. 振幅

小明家电热吹风机的铭牌如表格甲所示，其工作原理如图乙所示。由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变。为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图（丙）所示．问：

（1）这段时间内电吹风消耗了多少电能？

（2）氧化电热丝的实际电阻值是多少？

（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？新电热丝的阻值为多大？

如图所示，闭合开关S，电灯L1与L2的连接方式是____联；断开开关S，会发生的现象是____；电路连接的不妥之处是____．

任何事物都有正反两个方面。对于机械能，有时能为我们服务，有时却产生负作用。在下图所列举的事例中，是防止机械能产生负作用的是

A.

B.

C.

D.

有一个点光源S，放在平面镜MN前，若镜MN不动，光源S以2?m/s的速度沿与镜面成45°角的方向向右做匀速直线运动，如图4所示，则光源S在镜中的像S'将（　　）

A. 以速度4?m/s沿SO直线方向向右平移

B. 以速度2?m/s沿垂直于SO方向向上平移

C. 以速度2?m/s沿垂直于SO方向向下平移

D. 以速度4?m/s沿SO直线方向向左平移
