【题目】在“探究杠杆的平衡条件”实验中：
（1）图甲中，为使杠杆在水平位置平衡，应将右端的平衡螺母向_____侧调节。
（2）图乙中，杠杆恰好处于水平平衡状态，若在A处下方再挂一个钩码，则B处所挂钩码须向右移动_____格，可使杠杆在水平位置再次平衡。
（3）杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生以下影响：
①杠杆自身重力可能会对实验产生影响
②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件
你认为正确的是_____。
A．①② B．①③ C．②③
【答案】右 1 A
【解析】
（1）调节平衡螺母向上翘的一端移动，使杠杆在水平位置平衡。
（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂；
（3）调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态，这时杠杆的重心在支点上，使杠杆的自重对杠杆平衡不产生影响，且便于测量力臂。
（1）由图甲知，实验前没挂钩码时，发现杠杆右端上翘，则重心应向左移动，应将右端平衡螺母向右旋一些，使杠杆在水平位置平衡；
（2）若在A处下方再挂一个钩码，根据杠杆平衡的条件，F1×L1=F2×L2，4G×2格=2G×n格，n=4则B处所挂钩码须向右移动1格，可使杠杆在水平位置再次平衡；
（3）杠杆倾斜时，杠杆的重心偏向杠杆下沉的一端，左、右两端的螺母（或一端的螺母）要向杠杆上翘的一端调节；实验前先要调节杠杆在水平位置平衡，这是为使杠杆所受的重力通过支点，从而可以不考虑杠杆的重力对其转动的影响；调节好以后，仍要使杠杆在水平位置平衡，是为了便于测量力臂的长度，故选A。

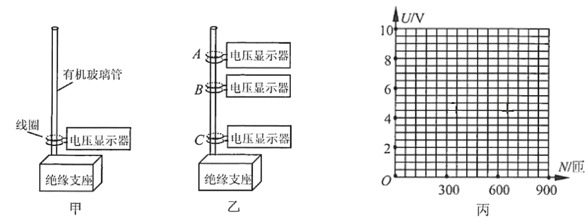

【题目】小明学习了《电磁感应发电机》一节内容后，他查阅了有关资料，知道在电磁感应现象中闭合电路之所以能产生电流，是因为在电路中产生了电压，为了研究这个电压，他买了一套如图甲所示的装置。图中有机玻璃管长度为1.5m，当圆柱形磁体（直径小于有机玻璃管内径）从有机玻璃管中下落穿过线圈时，与线圈相连的电压显示器可以显示此时电压大小。小明想利用此装置探究电磁感应现象中产生的电压大小与线圈匝数及强磁体运动快慢的关系。他进行了如下实验（忽略强磁体下落过程中所受阻力的影响）：
（1）小明将三个匝数相同的线圈和电压显示器的组件固定在有机玻璃管A、B、C处，如图乙所示。他想探究的是电压与_____之间的关系。为了使实验效果对比明显，三个线圈之间的距离应该_____（选填“近一些”或“远一点”）；
（2）小明分三次在距管口90cm处分别固定匝数为300匝、600匝、900匝的三个线圈和电压显示器的组件，每次都是从管口处由静止开始释放强磁体，记录的实验数据如下表：
线圈匝数/V | 实验次数 | 电压显示器示数U/V | 电压测量值U/V |
300 | 1 | 2.62 | 2.51 |
2 | 2.50 | ||
3 | 2.41 | ||
600 | 1 | 5.03 | 5.00 |
2 | 4.84 | ||
3 | 5.14 | ||
900 | 1 | 7.68 | 7.50 |
2 | 7.38 | ||
3 | 7.45 |
请根据上表电压测量值和对应的线圈匝数在图丙坐标纸上描点作图。
（________）
分析图像可知：_____。
