题目内容

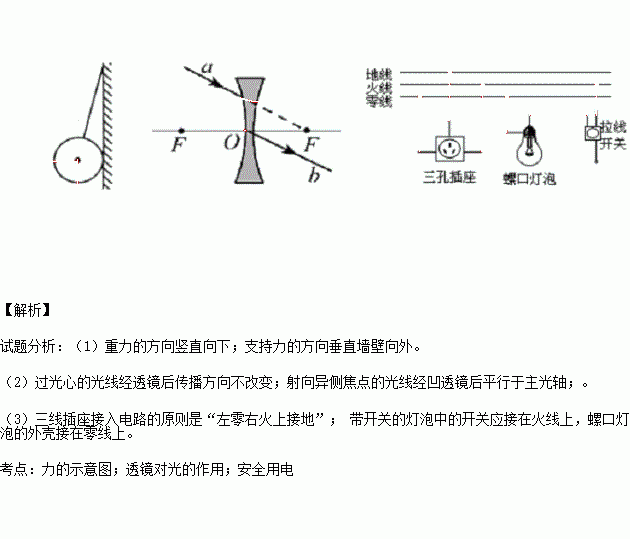

（6分）按照要求作图：
（1）请画出如图所示中球所受的重力和支持力的示意图。
（2）如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。
（3）请将图中所示元件，连接成符合安全用电要求的家庭电路。
练习册系列答案
百年学典课时学练测系列答案
相关题目
。试对方案二做出评价 。（必须简要说明理由）
某电热水壶的铭牌如表所示，当此电热水壶正常工作时，用时8分钟可将额定容量的水在一个标准大气压下从20℃加热到沸腾，水吸收的热量为 J，消耗的电能为 J。此电热水壶的效率为 %。（c水= 4．2×103J/（kg·℃））
型号 | WS-1217 |
额定电压 | 220V |
额定功率 | 1200W |
额定容量 | 1．2L |
一些城市开始使用了风能、光能互补路灯．它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，晚上由LED(发光二极管)灯照明．下表是亮度相当的两种灯的相关数据．要使该路灯总发光效果相当于500W白炽灯，它应由 只LED灯 联而成．原来是用500W白炽灯，若每晚供电10小时，一个月(30天)，消耗了 kw·h的电能．
一只LED灯 | 一只白炽灯 | |
发光原理 | 二极管发光 | 钨丝高温发光 |
额定电压 | 24V | 220V |
响应时间 | 10-9S | 10-3S |
额定功率 | 12W | 100W |
