题目内容

家庭中控制电灯的开关与电灯是_________联的；街道两侧的路灯总是同时亮 同时灭，它们是__________联的。

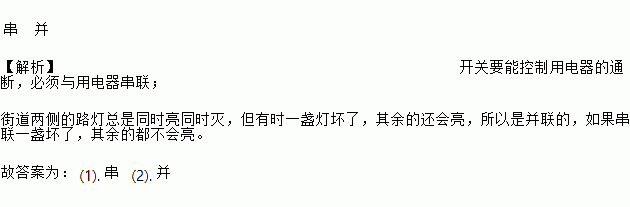

串 并 【解析】开关要能控制用电器的通断，必须与用电器串联； 街道两侧的路灯总是同时亮同时灭，但有时一盏灯坏了，其余的还会亮，所以是并联的，如果串联一盏坏了，其余的都不会亮。 故答案为： (1). 串 (2). 并
练习册系列答案
相关题目

在如图所示的电路中，电源电压保持不变，R1＝7Ω，R2＝8Ω，S闭合后，电压表的示数为4V，则电源电压为( )

A. 2.5V B. 3.5V

C. 7.5V D. 14V

C 【解析】由电路图可知，两电阻串联，电压表测R2两端的电压．根据欧姆定律可得，电路中的电流： ；∵串联电路中各处的电流相等，∴根据欧姆定律可得，R1两端的电压，∵串联电路中总电压等于各分电压之和， ∴． 故选C．

如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（ ）

A. 该简易电流计是利用电磁感应现象制成的

B. 若将电源的两极对调，则磁针会反向偏转

C. 若断开电路，则磁针回到原来的位置

D. 若断开电路，则磁针静止时，其S极将指向地理南极附近

BCD 【解析】试题分析： 由题意知：将导线的两端接到电源两极，磁针发生了偏转，是利用了磁场对电流的作用，选项A是错误的；磁针的转向与磁场方向和电流方向有关，电源的两极对调，则磁针会反向偏转，选项B是正确的；若断开电路，导体中没有电流流过，则磁针回到原来的位置，而地磁的北极在地理的南极附近，选项C、D是正确的。故本题正确选项：B、C、D。

我们的日常生活离不开电和磁．发现电流磁效应的科学家是（ ）

A. 牛顿 B. 奥斯特 C. 阿基米德 D. 瓦特

B 【解析】试题分析：牛顿提出了牛顿第一定律，故A错误；奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B正确；阿基米德发现了杠杆原理，故C错误；瓦特改良了蒸汽机，故D错误；故应选B。

如图所示的是电阻值不同的两个电阻的I—U图象，从图中可知R1______R2；若将R1和R2串联接在电源上，消耗的电功率P1 ______P2；若将R1和R2并联接在电源上，相同时间内消耗的电能W1 _______W2（选填〈 或 〉 或 = ）。

< < > 【解析】如图，在电压坐标上找一电压值，可得通过R1的电流大于R2的电流。 根据，电压相同时，电流大，则电阻小，即； 若将R1和R2串联接在电源上，电流相等，根据，电阻大的，功率大，所以； 根据，若将R1和R2并联接在电源上，电压相等，时间相同，电流大的消耗的电能多，所以。 故答案为：(1). < (2). < (3). >

用电热丝烧水，当电压为U，t秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）

A. t/2 B. 4t C. 2t D. t/4

B 【解析】根据题意，烧开同样的水所需的热量相等， 即： 解得： ，故B正确； 故选B。

如图所示的四个电路中，开关S闭合后，电源被短路的电路是 ( )

A. B. C. D.

B 【解析】A、两灯并联，开关位于干路，控制两灯的通断，开关闭合不会出现短路； B、两与开关都并联在电源两端，即开关直接接在了电源的两端，闭合后电源被短路，符合题意； C、两灯串联，开关与其中一灯并联，开关闭合后，此灯被短路，电源不会短路； D\\两灯并联，开关位于干路，控制两灯的通断，开关闭合不会出现短路； 故选B。

如图所示，电源电压和电阻R的电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则（　　）

A. 电流表示数增大，电压表示数减小

B. 电流表示数减小，电压表示数增大

C. 电流表示数增大，电压表示数增大

D. 电流表示数减小，电压表示数减小

D 【解析】由图示电路图可知，电阻R与滑动变阻器串联，电压表测定值电阻R两端电压，电流表测电路电流；滑片P向右滑动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流变小，电流表示数变小，电流I变小，电阻阻值R不变，由可知，电阻两端电压变小，电压表示数变小； 故选D．

如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是（ ）

A. B. C. D.

B 【解析】【解析】 A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意； B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，符合题意； C、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意； D、排气门开启，气体流出汽缸，是排气冲程；不符合题意； 故选B．
