【题目】小刚在“探究通过导体的电流与电压、电阻的关系”实验中．

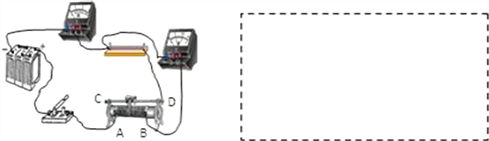

（1）在研究电压的变化对电流的影响时，他连接的电路如图所示．但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格______；
（2）在探究过程中，使用滑动变阻器的目的是______________和____________。
（3）在研究电阻对电流的影响，定值电阻由5Ω换成10Ω，闭合开关，下一步操作是：调节滑动变阻器的滑片，保持__________不变，对应图像应是____图。
（4）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小．你认为出现这一故障的原因是：____________________。
（5）利用本实验的器材，你还能进行的实验有：___________________
（6）小刚同学用上图所示的电路探究“电压相同时电流跟随电阻的关系”。在此实验过程中，当定值电阻由5Ω变为10Ω时，为了探究上述问题，他应该采取的操作是（_______）
A、保持变阻器的滑片不动 B、将变阻器的滑片适当向左移动
C、将变阻器的滑片适当向右移动 D、适当增加电池的节数
【答案】 见解析所示 保护电路 改变定值电阻两端的电压 定值电阻两端的电压 甲 滑动变阻器同时接上面两个接线柱 伏安法测电阻 C
【解析】(1)电压表应该与定值电阻并联，该实物图中电压表接在了滑动变阻器和定值电阻两端了，修改后的电路图如下图所示：
研究电压的变化对电流的影响时，应保持电阻阻值不变，改变电阻两端电压，测出通过电阻的电流，实验需要记录电压与电流值，实验数据记录表格如下表所示：
次数 | I/A | U/V |
1 | ||
2 | ||
3 |
(2)在探究过程中，使用滑动变阻器的目的是保护电路和改变电阻两端电压。(3)在研究电阻对电流的影响时，应控制电阻两端电压保持不变，把定值电阻由5Ω换成10Ω，电阻两端电压变大，为保持电阻两端电压不变，闭合开关后，应调节滑动变阻器的滑片，保持电压表示数不变；在电压一定时，电流与电阻成反比，IR图象如图3中的甲图所示。(4)如果调节滑动变阻器的滑片时，两表示数均无变化，说明滑动变阻器不起作用，说明接入的电滑动变阻器上面的两个接线柱。(5)利用此实验器材可以求出通过电阻的电流值和电压值，因此可以根据公式：R
进行测量电阻；利用公式P
UI测量电功率。(6)探究“电压相同时电流跟随电阻的关系”应控制电阻两端电压不变，在此实验过程中，当定值电阻由5Ω变为10Ω时，电阻两端电压变大，为了保持电阻两端电压不变，由图1所示电路可知，应向右移动滑片，增大滑动变阻器接入电路的阻值，故C正确。
