题目内容

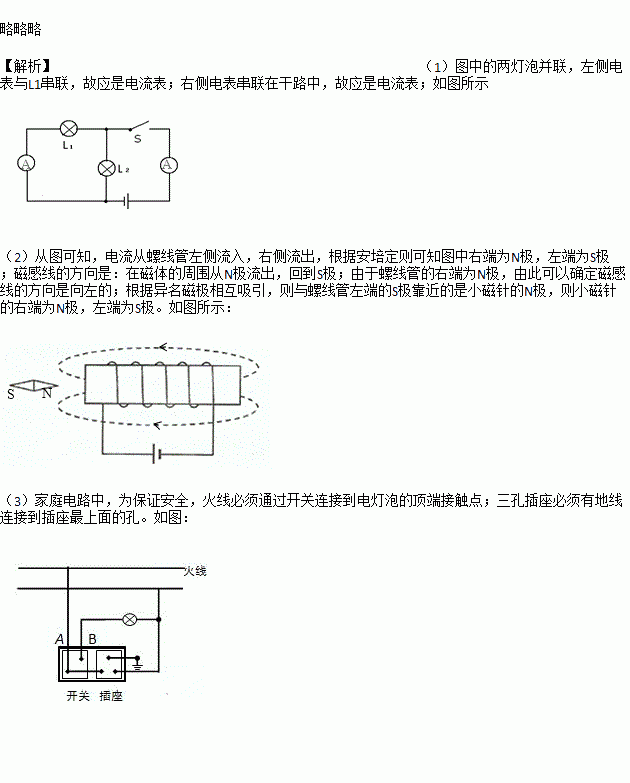

按照题目要求作图：
（1）请在如图的圆圈中填上合适的电表，使之成为正确的电路图。
_____________
（2）在图中，标出小磁针的 N 极及磁感线的方向。
_____________
（3）如图所示，小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整， 使开关控制电灯，插座又方便其他电器使用。
_____________
练习册系列答案
快乐暑假暑假能力自测中西书局系列答案
相关题目
到黑板上的粉笔字，这是因为“字”发生了________反射。有时，一些同学会看到黑板“晃” 眼睛，这是因为光照到黑板较为光滑的位置时，发生了_________反射；为了保护同学们的眼睛，请你根据所学的知识提出改变这种现状的一条建议：___________________________________。
们画出来。
在观察水的沸腾实验中，某个实验小组观察到水沸腾前和沸腾后水中气泡上升过程中的两种情况，如图所示。其中图____是水沸腾前的情况，图____是水沸腾时的情况。实验小组还得到如下的实验数据：
时间（min） | ---- | 7 | 8 | 9 | 10 | 12 | 13 | 14 | 15 | 16 | …… |
温度（℃） | ---- | 95 | 97 | 98 | 98 | 95 | 98 | 98 | 98 | 98 | …… |
（1）从记录的数据发现，其中有一次的数据明显错误，错误的数据是第_______min的数据。
（2）从记录的数据发现，水的沸点为_____℃
