【题目】志刚同学在“测量小灯泡的额定功率”实验中，所用电源电压恒为6V，小灯泡的额定电压为2.5V。

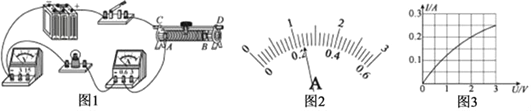

（1）请你用笔划线代替导线，将如图连接完整（导线不能交叉）。

（_______）

（2）连接完电路后，闭合开关发现电压表和电流表均无示数，灯泡不亮，移动滑片时电压表和电流表仍然没有示数，灯泡不亮。电路的故障可能是_____；

A．灯泡短路B．滑动变阻器短路

C．灯泡断路D．滑动变阻器断路

（3）故障排除后重新闭合开关，移动滑片，发现电压表示数为2.0V，要测定小灯泡的额定功率，则志刚应将滑片适当地向_____（选填“左”或“右”）移动，使电压表的示数为2.5V；若小灯泡正常发光时，电流表示数如图所示，则小灯泡的额定功率为_____W。

（4）如果测得通过小灯泡的电流随电压变化的关系如图所示，若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为_____Ω，每只灯泡的实际功率为_____W．

Answer 1

【答案】 D 右 0.6 10 0.4

【解析】

（1）将电压表并联在小灯泡两端，小灯泡的额定电压为2.5 V，因此量程选小量程，实物电路图如图所示：

（2）若小灯泡两端短路，则移动滑片时灯泡不亮，电压表并联在灯泡两端；则电压表示数为零，若是A，灯泡短路，则电路是通路，现象应是电流表有示数，而不是电流表没有示数。若电流表，电压表都没示数，则变阻器断路时，电路不是闭合回路，无电流，两表无示数；若滑动变阻器短路，灯泡断路、电压表并联在灯泡两端；则电压表示数不为零，故D符合题意；

（3）电压表示数为2.0 V，低于额定电压，所以应减小滑动变阻器的阻值，将滑片向左端滑动，使电压表的示数为2.5 V；此时电流表是小量程，故分度值是0.02 A，所以此时的示数是0.24 A，故此时的额定功率是：P额＝UI＝2.5 V×0.24 A＝0.6 W；

（4）两灯泡串联接在4 V的电源两端，每个灯泡两端的电压为2 V，由图乙所示图象可知，灯泡两端电压为2 V时，通过灯泡的电流为0.2 A，灯泡电阻R＝＝10 Ω，此时灯泡实际功率P＝UI＝2 V×0.2 A＝0.4 W。
