Question

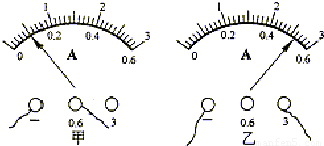

图中电流表的示数分别为：甲图    A，乙图    A．

Answer 1

【答案】分析：电流表是测量通过用电器的电流大小的仪表．读取电流表示数时，首先要明确电流表选择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．
解答：解：由图知，
甲电流表选择的量程是0～0.6A，对应的分度值为0.02A，指针在“0”后面第5格处，所以电流表的示数为5×0.02A=0.1A；
乙电流表选择的量程是0～3A，对应的分度值为0.1A，指针在“2”后面第6格处，所以电流表的示数为2A+6×0.1A=2.6A．
故答案为：0.1；2.6．
点评：此题考查的是电流表的读数．电流表和电压表是初中物理电学实验中最常用的电表，我们要熟练掌握其使用和读数方法．
