题目内容
安娜同学想利用如图所给实验器材“测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压2.5V，电阻约为10Ω．
（1）实验的原理是______；
（2）电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线．
（3）正确连接电路后，闭合开关，移动滑片P到某一点时，电压表示数为2V；为了测出小灯泡的额定功率，他应继续移动滑片P向______（选填“左”或“右”）端移动，使电压表的示数为______V，然后再读出电流表的示数，从而求出额定功率．

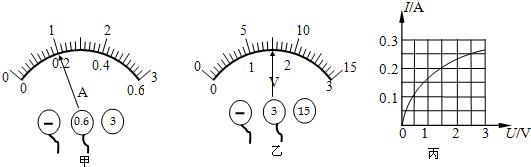

（4）安娜纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表和电压表的示数如图甲、乙所示，则通过小灯泡的电流是______A，小灯泡两端的电压是______V．
（5）小明重新移动滑动变阻器多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端电压变化的图象，如图丙所示，则小灯泡的额定功率是______W，此时灯泡的电阻为________Ω．
解：（1）
实验的原理是P=UI．
（2）电压表量程接错，改正后的电路图如图所示．
（3）为了测出小灯泡的额定功率，应继续移动滑片P向右端移动，使电压表的示数为2.5V，然后再读出电流表的示数．
（4）电流表的量程是0.6A，最小分度值是0.02A，电流表示数是
0.2A；电压表量程是3V，最小分度值是0.1V，电压表示数是1.5V．
（5）由图知灯泡的额定电压U=2.5V对应的电流I=0.25A，灯泡的额定功率P=UI=2.5V×0.25A=0.625W；此时灯泡的电阻R=
=
=10Ω．
故答案为：（1）P=UI；（2）电路图如图所示；（3）右；2.5；（4）0.2；1.5；（5）0.625；10．
分析：（1）伏安法测功率的原理是P=UI．
（2）灯泡的额定电压是2.5V，电压表量程应选3V，而不是15V，把电压表量程该接为3V．
（3）灯泡两端电压小于额定电压，要使灯泡正常发光，应调节滑动变阻器滑片，减小接入电路的电阻，增大灯泡两端的电压，使电压表示数等于灯泡的额定电压．
（4）确定电压表与电流表的量程与最小分度值．然后根据指针所知刻度读出电压表与电流表的示数．
（5）由图象找出灯泡额定电压对应的电流，由P=UI求出灯泡的额定功率；由R=求出此时灯泡的电阻．
点评：本题考查了测灯泡功率的原理、电压表与滑动变阻器的使用、电压表与电流表的读数、求灯泡功率及灯泡的电阻，本题解题的关键是由图象求出灯泡的额定电压对应的电流．
实验的原理是P=UI．（2）电压表量程接错，改正后的电路图如图所示．
（3）为了测出小灯泡的额定功率，应继续移动滑片P向右端移动，使电压表的示数为2.5V，然后再读出电流表的示数．
（4）电流表的量程是0.6A，最小分度值是0.02A，电流表示数是
0.2A；电压表量程是3V，最小分度值是0.1V，电压表示数是1.5V．
（5）由图知灯泡的额定电压U=2.5V对应的电流I=0.25A，灯泡的额定功率P=UI=2.5V×0.25A=0.625W；此时灯泡的电阻R=
==10Ω．故答案为：（1）P=UI；（2）电路图如图所示；（3）右；2.5；（4）0.2；1.5；（5）0.625；10．
分析：（1）伏安法测功率的原理是P=UI．
（2）灯泡的额定电压是2.5V，电压表量程应选3V，而不是15V，把电压表量程该接为3V．
（3）灯泡两端电压小于额定电压，要使灯泡正常发光，应调节滑动变阻器滑片，减小接入电路的电阻，增大灯泡两端的电压，使电压表示数等于灯泡的额定电压．
（4）确定电压表与电流表的量程与最小分度值．然后根据指针所知刻度读出电压表与电流表的示数．
（5）由图象找出灯泡额定电压对应的电流，由P=UI求出灯泡的额定功率；由R=
求出此时灯泡的电阻．点评：本题考查了测灯泡功率的原理、电压表与滑动变阻器的使用、电压表与电流表的读数、求灯泡功率及灯泡的电阻，本题解题的关键是由图象求出灯泡的额定电压对应的电流．
