题目内容

在用电压表和电流表测小灯泡电阻的实验中．
（1）该实验原理是_________．
（2）在方框内画出实验的电路图．

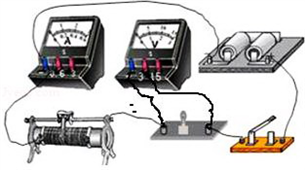

（3）将图中的电压表连入电路．
（4）电路连接无误后，闭合开关，电压表和电流表的示数如图所示，则通过灯丝的电流为_________A，小灯泡两端的电压为_________V，小灯泡的电阻为_________Ω．
（5）若滑动变阻器的滑片向左移动，电压表的示数将 _________ （选填“变大”、“变小”或“不变”）．小灯泡的亮度将 ________ （选填“变亮”、“变暗”或“不变”）．
（1）欧姆定律R=
（2）

（3）

（4）0.2；1.2；6
（5）变大；变亮
练习册系列答案
相关题目
（2005?南宁）在“用电压表和电流表测电阻的实验”中，

（1）实验的原理是：
R=
U
I
（或欧姆定律）
R=
U
I
（或欧姆定律）
．
（2）如图1是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连线．（要求：滑动变阻器滑片向右移时电流表示数变大）
（3）若用其它的方法测量电阻，老师提供了下列器材：电压恒定的电源一个（电压未知），定值电阻R0一个（阻值已知），待测电阻Rx一个，滑动变阻器一个，量程合适的电流表（或电压表）一个，单刀开关两个，导线若干．请在给出的器材中选用一些进行组合，完成实验．
要求：
①在虚线框内画出实验电路图．
②写出实验的主要步骤．
③写出Rx的表达式．
示例：
实验电路图：（如图2）
实验步骤：①将电流表与R0串联，测出通过R0的电流，记为I1．
②将电流表换为与Rx串联，测出通过Rx的电流，记为I2．
Rx的表达式：Rx=
I1R0
I2
．
实验步骤：Rx=
U2R0
U1
U2R0
U1
．
（2004?广东）在用电压表和电流表测电阻的实验中：
（1）在左下图所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路．
（2）左下图中的甲表应是
电流
电流
表，乙表应是
电压
电压
表．
（3）右下图中电流表的读数为
0.48
0.48
A，电压表的读数为
2.4
2.4
V，由此可知被测电阻的阻值为
5
5
Ω．
在“用电压表和电流表测导体电阻”的实验中
（1）小民同学连接的实物电路如图1所示，请你帮忙检查电路的连接，在错误或不妥的连线上打“×”，并在图上画出正确的连线．
（2）检查电路正确无误后开始实验．前两次的实验数据已填在下面的表格内，第三次实验时电流表和电压表的示数如图2所示，请将下面表格中的空白处填写完整．
实验次数 电压/V 电流/A 电阻/Ω 测量结果Rx=
8.1
8.1
Ω
l 2.5 0.30 8.3
2 2.1 0.26 8.1
3
（3）实验后交流、总结时，同学们又想出了其他一些测电阻的方法．如：小民同学找来了一个阻值已知的电阻R0和一个单刀双掷开关，连接了如图3所示电路，图中S2就是单刀双掷开关，S2始终与触头1接通或者与触头2接通．并按下面的步骤进行实验，并测出必要的物理量，请你将他的步骤和测定的物理量补充完整．
A．按照电路图连接并检查，无误后闭合开关S1，将单刀双掷开关S2掷向1，调节滑动变阻器，
读出电流表示数I1
读出电流表示数I1
；
B．
保持滑动变阻器滑片位置不变
保持滑动变阻器滑片位置不变
，将S2掷向2，读出电流表示数I2；
C．本次实验中，待测电阻的阻值表达式Rx=
I1R0
I2-I1
I1R0
I2-I1
．
在“用电压表和电流表测电阻“的实验中．
（1）在图（a）所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；
（2）图（a）中的甲表应是
电流
电流
表，乙表应是
电压
电压
表；
（3）图（b）中电流表的读数为
0.48
0.48
A，电压表的读数为
2.4
2.4
V，由此可知被测电阻的阻值为
5
5
Ω．
在用电压表和电流表测电阻的实验中：
（1）实验原理是：
R=
U
I
R=
U
I
．
（2）连接电路时，开关应是
断开
断开
，
（3）滑动变阻器滑片P应调到
阻值最大处
阻值最大处
的位置．
（4）按图（甲）所示的电路图，用笔画作导线，将图（乙）所示的元件连成电路（连接不交叉）．
（5）在第1次实验时，电压表和电流表的示数．如图丙所示，这次测得电阻的阻值为
5
5
欧．
（6）在第2次实验时，决定在待测电阻两端加4伏电压，应调节滑动变阻器滑片，使其处于第一次实验时滑片位置
右
右
 侧的适当位置．（选填“左”、“右”）
（7）在第3次实验时，决定在待测电阻两端加2伏电压，除应调节滑动变阻器的滑片位置外，还应
改变电压表的量程为0～3V
改变电压表的量程为0～3V
．
