题目内容

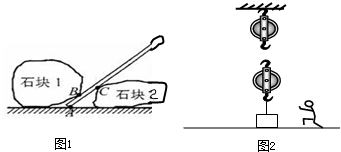

如图，用最小的力撬动石块，请画出这个力的示意图，并标出它的力臂l．
【答案】分析：先确定支点位置，然后找出杠杆上距支点最远的点，支点到该点的距离即为动力臂；并过该点作垂直于杠杆的作用力，即作用在杠杆上的最小动力．
解答：解：支点为B点，距B点最远的点A为动力作用点，BA为动力臂，此时动力臂最长；过A点作垂直于BA的作用力，即最小的动力F，如图所示．
点评：知道“使用杠杆时，当阻力和阻力臂一定时，动力臂越长，动力越小、越省力”是本题的关键．
解答：解：支点为B点，距B点最远的点A为动力作用点，BA为动力臂，此时动力臂最长；过A点作垂直于BA的作用力，即最小的动力F，如图所示．
点评：知道“使用杠杆时，当阻力和阻力臂一定时，动力臂越长，动力越小、越省力”是本题的关键．
