题目内容
为了测定额定电压为2.5V的小灯泡的额定功率，可用如图所示的电路图．
（1）甲、乙两表中，甲表是______表，乙表是______表．
（2）连接电路时，开关应处于______状态，滑动变阻器的滑片应处于______端．
（3）合上开关，发现灯泡两端的电压只有2V，为了测定灯泡的额定功率，滑动变阻器的滑片应向______端移动，直到______才停止移动滑片．
（4）请你在右图的方框中把完整的测量小灯泡额定功率的实验电路图画出来；
（5）根据电路图在左图中连接实物图；
为了测定额定电压为2.5V的小灯泡的额定功率，可用如图所示的电路图．
解：（1）由电路图可知，电表甲串联在电路中，因此电表甲是电流表，电表乙与灯泡并联，电表乙是电压表．
（2）连接电路时，开关应处于断开状态，由电路图可知，滑动变阻器的滑片应处于右端（B端），此时滑动变阻器接入电路的阻值最大．
（3）由电路图可知，滑动变阻器滑片向左移动，减小滑动变阻器接入电路的阻值，增大灯泡两端的电压，直到电压表示数等于灯泡额定电压2.5V为止．

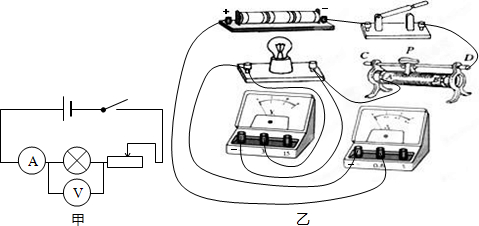

（4）伏安法测灯泡电功率的实验电路图如图甲所示．
（5）灯泡额定电压是2.5V，电压表应选0～3V量程，根据电路图连接实物电路图，实物电路图如图乙所示．
故答案为：（1）电流；电压；（2）右；（3）左；电压表示数等于2.5V；
（4）电路图如图甲所示；（5）实物电路图如图乙所示．
分析：（1）电流表应串联接入电路，电压表应并联在被测电路两端，根据电路图确定甲乙电表的类型．
（2）连接电路时开关应断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置．
（3）电压表示数小于灯泡额定电压，为测定灯泡额定功率，应移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值，增大灯泡两端的电压，知道电压表示数等于灯泡额定电压为止，根据电路图确定滑片的移动方向．
（4）伏安法测灯泡电功率，滑动变阻器、灯泡、电流表串联接入电路，电压表并联在灯泡两端，据此作出电路图．
（5）根据灯泡额定额定电压确定电压表量程，根据电路图连接实物电路图，注意滑动变阻器的接法，注意电表正负接线柱不要接反．
点评：本题考查了电表的接法、实验的注意事项、滑动变阻器的调节、设计实验电路图、连接实物电路图，是实验的常考问题，一定要掌握；连接电路图时，要注意电表正负接线柱不要接反．
（2）连接电路时，开关应处于断开状态，由电路图可知，滑动变阻器的滑片应处于右端（B端），此时滑动变阻器接入电路的阻值最大．
（3）由电路图可知，滑动变阻器滑片向左移动，减小滑动变阻器接入电路的阻值，增大灯泡两端的电压，直到电压表示数等于灯泡额定电压2.5V为止．
（4）伏安法测灯泡电功率的实验电路图如图甲所示．
（5）灯泡额定电压是2.5V，电压表应选0～3V量程，根据电路图连接实物电路图，实物电路图如图乙所示．
故答案为：（1）电流；电压；（2）右；（3）左；电压表示数等于2.5V；
（4）电路图如图甲所示；（5）实物电路图如图乙所示．
分析：（1）电流表应串联接入电路，电压表应并联在被测电路两端，根据电路图确定甲乙电表的类型．
（2）连接电路时开关应断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置．
（3）电压表示数小于灯泡额定电压，为测定灯泡额定功率，应移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值，增大灯泡两端的电压，知道电压表示数等于灯泡额定电压为止，根据电路图确定滑片的移动方向．
（4）伏安法测灯泡电功率，滑动变阻器、灯泡、电流表串联接入电路，电压表并联在灯泡两端，据此作出电路图．
（5）根据灯泡额定额定电压确定电压表量程，根据电路图连接实物电路图，注意滑动变阻器的接法，注意电表正负接线柱不要接反．
点评：本题考查了电表的接法、实验的注意事项、滑动变阻器的调节、设计实验电路图、连接实物电路图，是实验的常考问题，一定要掌握；连接电路图时，要注意电表正负接线柱不要接反．
