题目内容

按照题目要求作图：

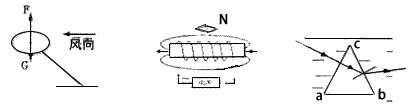

（1）如甲图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受重力和空气浮力的示意图。
（2）如乙图所示，根据通电螺线管的磁感线方向，标出电源a端的正负极、小磁针b端的极性。
（3）如丙图所示，用厚度不计的玻璃制成一空气三棱镜，放置于水中，一束垂直侧面ac的单色光线射向空气三棱镜，并从bc侧面射出，画出光路图。

练习册系列答案
相关题目
（2013?南通）按照题目要求作图．

（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图．
（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路．
（3）如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．
按照题目要求作图．
（1）如图甲，一束光斜射到平面镜上，请画出AO的反射光线，并标明反射角的大小．
（2）请在图乙中把螺口灯泡和开关正确接入家庭电路中．
（3）通电螺线管的磁感线方向如图丙所示，请在图中标出小磁针的N极和电源的正负极．
（2013?无锡一模）按照题目要求作图
（1）如图甲所示，一乒乓球漂浮在水面上，在如图中画出乒乓球受力的示意图．
（2）如图乙所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明．请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图．
按照题目要求作图．

（1）在图中画出斜面上匀速上滑的物体A所受的重力和摩擦力的示意图．
（2）请在图中用箭头标出磁感线a的方向，并将磁感线b上小磁针的N极涂黑．
（3）小明想在家里安装一盏照明灯，如图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号．
按照题目要求作图：
①在压力F作用下，木块B处于静止状态，在甲图中画出木块B对墙的作用力．
②一束光从空气斜射入水中，在水面处同时发生了反射和折射，OB是其一条反射光线，在图乙中画出其对应的入射光线和折射光线的大致方向．
③根据图丙中电流表的正负接线柱和通电螺线管旁小磁针静止时的指向，画出通电螺线管的绕线方式及电流方向．
