题目内容

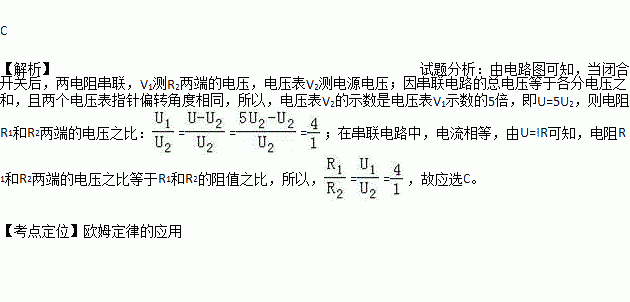

在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（ ）
A. 1：1 B. 1：5 C. 4：1 D. 4：5
如图所示的风力发电机是将风能（气流的动能）来发电的装置．下表是某地的一台风力发电机，其风轮正面迎风时，在不同风速下获得的能量．
（1）由表可知，当风速25m/s时，该风力发电机1s内获得的能量E为____；
（2）当风速20m/s时，一台风车工作1h所产生的电能供100只“220V-100W”灯泡正常工作8h，则这台风车发电效率为______．
为了监测我国领海的水文变化，中国海监在钓鱼岛海域放置了浮标（如图所示）．监测发现，从夏季至冬季，海水温度下降、体积缩小导致密度变大,此过程中浮标体积保持不变，则（ ）
A. 浮力不变，露出海面体积变大 B. 浮力不变，露出海面体积变小
C. 浮力变大，露出海面体积变小 D. 浮力变小，露出海面体积变大
一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．
我们在考试时用到的2B铅笔中的石墨是 （填“导体”或“绝缘体”）．如果你家中同时使用的用电器越多，干路中的电流将 ．
能辨析出琴声和笛声的主要依据是（ ）
A．音色 B．音调 C．响度 D．频率
如图所示，请画出所受的重力G和球对墙面的压力F的示意图．
某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数．
（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 W，此时滑动变阻器接入电路的阻值为 Ω．
在一次物理兴趣小组的活动中，某小组同学准备用弹簧测力计、烧杯、水、吸盘、滑轮、细线来测量木块（不吸水）的密度。
（1）在一定的范围内拉伸弹簧时，弹簧受到的拉力越大，弹簧的伸长量就越________。
（2）如图甲所示，用弹簧测力计测出木块在空气中的重力为_______。
（3）将滑轮的轴固定在吸盘的挂钩上，如图乙所示。在烧杯中倒入适量的水，将木块放入水中后，用弹簧测力计将木块全部拉入水中，如图丙所示，此时弹簧测力计示数为0.4N。
（4）如果不计摩擦和绳重，图丙所示的木块受到的浮力为______。木块的密度为________。
（5）如果将烧杯中的水换成另一种液体，用弹簧测力计将该木块全部拉入该液体中时，弹簧测力计示数为0.2N，该液体的密度为_________。
