题目内容

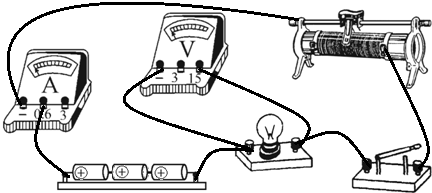

15．在测量小灯泡电功率的实验中，小丽连接了如图1所示的电路（其中部分连线没有画出），已知所有仪器完好，待测小灯泡的额定电压为2.5V．
（1）请用笔画线代替导线，将图1中的电路连接完整．（要求连线不得交叉；滑动变阻器的滑片向左移动，滑动变阻器接入电路中的电阻变大）．
（2）小丽连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，检查后，发现连线正确，请你找出实验中两个操作不当之处：
①连接电路时，开关未断开；
②闭合电路前，滑动变阻器没有调到最大阻值处．
（3）纠正错误后，小丽记录多组数据，画出如图2所示的关系图线，根据图线信息可知，小灯泡正常发光时，灯丝的电阻为12.5Ω，小灯泡的额定功率是0.5W．
分析 （1）据测量小灯泡电功率的原理可知，电源、滑动变阻器、电流表和开关串联接入电路，电压表并联在小灯泡两端，且滑片向左移动，电阻变大，即可判断变阻器的接线柱；
（2）连接电路时要断开开关，滑片要置于最大阻值处；
（3）从图象中确定额定电压及对应的电流值，根据公式P=UI和欧姆定律计算出额定功率和电阻即可．
解答 解：
（1）据测量小灯泡电功率的原理可知，电源、滑动变阻器、电流表和开关串联接入电路，电压表并联在小灯泡两端，且滑片向左移动，电阻变大，故可判断变阻器右下面的接线柱必须接入电路，而后上面的任何一个接线柱接入电路均可，如下图所示：
（2）连接好最后一根导线，灯泡立即发光，说明电路闭合，连接电路时没有断开开关；灯泡发出明亮耀眼的光并很快熄灭，说明电路电流太大，电路电阻太小，滑动变阻器滑片没有置于最大阻值处．
（3）由图象知，当电压为2.5V时，电流表示数为0.2A，所以此时的电阻是：
R=$\frac{U}{I}$=$\frac{2.5V}{0.2A}$=12.5Ω；
此时的功率是：P=UI=2.5V×0.2A=0.5W；
故答案为：（1）见上图；（2）①连接电路时，开关未断开；②闭合电路前，滑动变阻器没有调到最大阻值处；
（3）12.5； 0.5．
点评 题是“测量小灯泡功率”的实验，考查了有关电流表、滑动变阻器的连接以及欧姆定律的应用，是一道基础性是实验题．
