题目内容

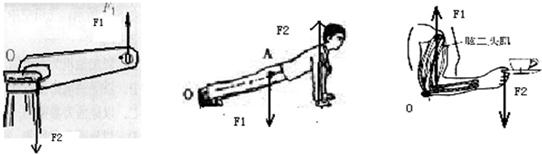

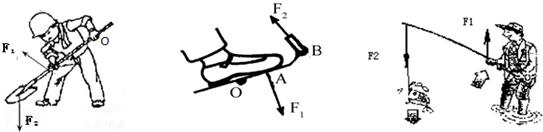

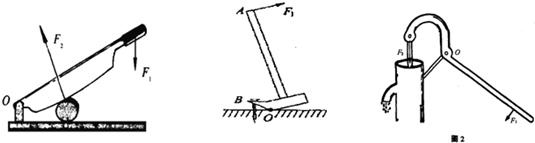

如图所示，在图中分别画出力F1和F2对支点0的力臂L1和L2．

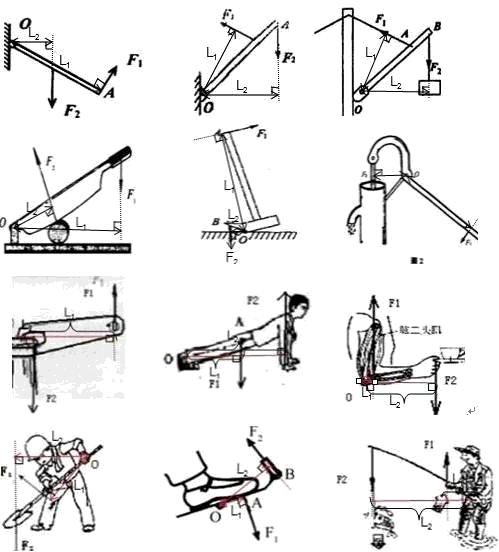

解：分别过支点O做动力作用线和阻力作用线的垂线段，即动力臂和阻力臂；如图所示：
分析：根据力的作用线与力臂的垂直关系，分别过支点做力的作用线的垂线段即可．
点评：本题反复训练力臂的画法，牢记力臂的画法是正确画出力臂的前提．
分析：根据力的作用线与力臂的垂直关系，分别过支点做力的作用线的垂线段即可．
点评：本题反复训练力臂的画法，牢记力臂的画法是正确画出力臂的前提．
