Question

为了测量待测电阻的阻值，某同学连接了如图所示的电路，请指出图中三处错误并在原图上加以改正．
（1）______．
（2）______．
（3）______．

Answer 1

解：（1）电源接错，干电池之间应串联连接；
（2）电压表串联在了电路中，电压表应与被测电阻并联，不能串联；
（3）电流应从电流表的正极流入，负极流出，所以电流表正、负接线柱接错．

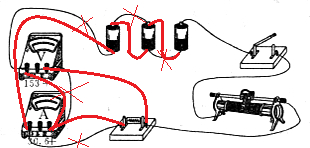

正确实物连接如下图所示：

故答案为：（1）电源接错，应串联；
（2）电压表与被测电阻并联，不能串联；
（3）电流表“+”、“-”接线柱接反了．
分析：根据电源正负极相连进行判断；
根据电压表的正确使用方法进行分析，即电压表必须并联在电路中，不能串联；
根据电流表的正确使用方法进行分析，电流从电压表的正极流入，负极流出，所测电压不能超过电压表的量程等．
点评：会根据电池的串联、电压表和电流表的正确使用判断电路连线是否正确．
